洁净气体管道材料及安装要求——沃飞实验室集中供气系统知识科普

洁净气体管道材料及安装要求——沃飞实验室集中供气系统知识科普

发布时间:2020-09-01

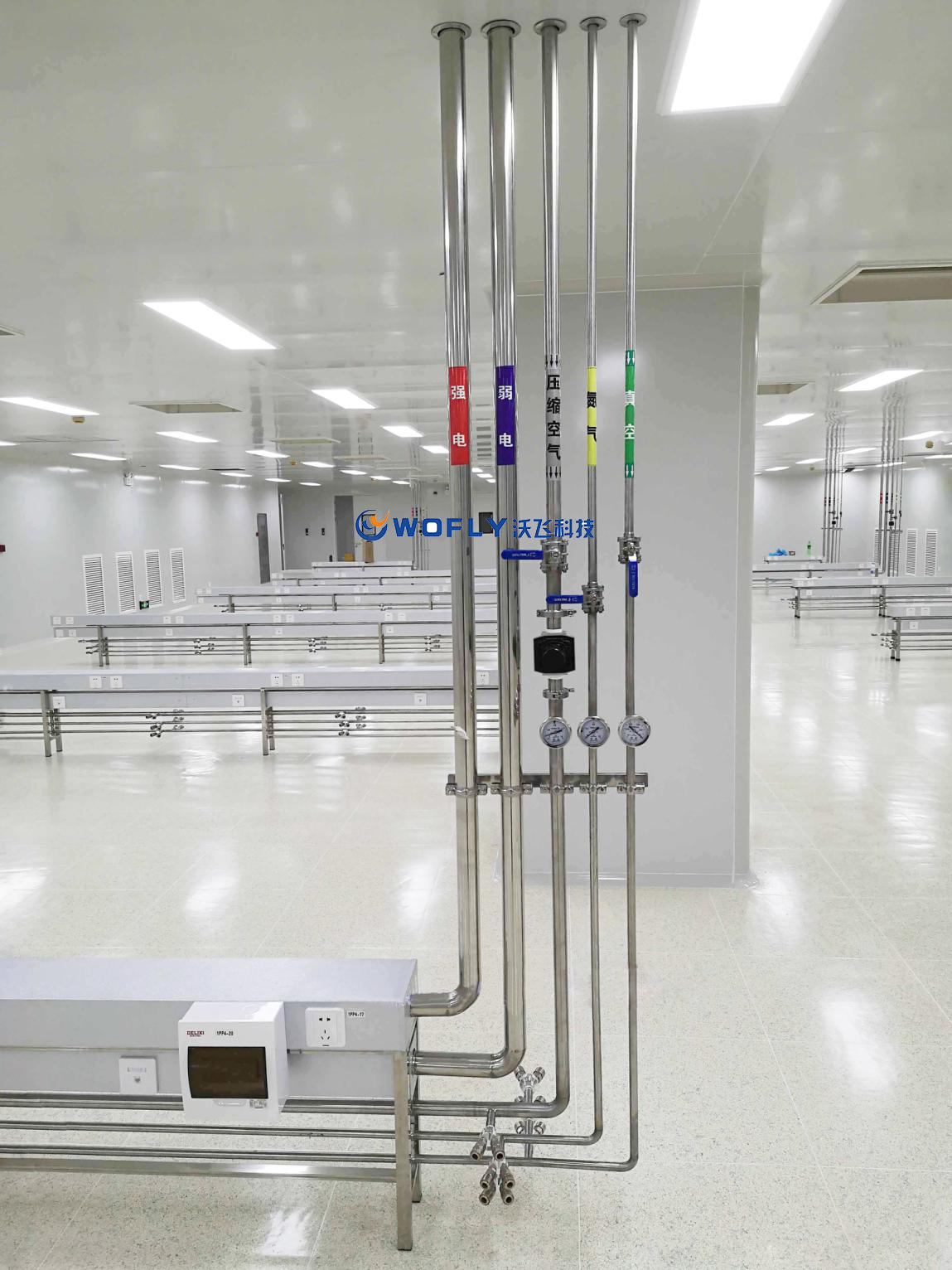

不同于一般的工业管道,实验室高纯气体集中供气系统中洁净气体管道的施工,要求施工人员严格遵守设计中的规定及施工技术要求,在施工作业中严肃认真、一丝不苟。洁净气体管道中所有高纯度、高洁净的气体均需通过管道输送给仪器用点,因此,则更需重视配管系统的材料选用和施工质量。否则,稍有不慎,便可能降低输送气体质量(包括纯度、干燥度、洁净度),,从而使用气工艺可能损失有价值的产品,甚至造成严重的灾难。实验室洁净气体管道应用领域洁净气体 沃飞WOFLY产品被广泛应用于工业气体、石油、化工、医疗、电子及微电子、半导体、太阳能光伏、各类实验室、研究所、生物医药、标准检测等各类高新技术领域,提供各种气体管道输送系统的全面服务。实验室洁净气体管道材料① 实验室内所用气管,必须具备防化、耐用以及不污染其气体的条件。② 洁净管道管内表面粗糙度越低,其颗粒携带可能性也会越低。现时实验室气路通常采用的物料有:不锈钢(EP级、BA级、AP级、MP级)、无油铜管、橡胶。实验室洁净气体管道系统安装要求① 所有管线在安装完毕后一定要做气密性实验,严禁有泄露的可能。由于管道细小,管间距小,安装过程中可依据现场情况进行调整。② 应预留维修的空间,方便维修管道系统的控制阀门和断路器等关键部件。③ 应预留空间和通道以允许对共用服务设施进行改变和增加,适应未来发展的需要。④ 应尽量使各种管线短捷、经济合理,提升效率,降低运行费用与管道系统的投资费用。⑤ 洁净气体管道一般采用卡套接头连接和自动氩弧轨道焊接,焊接型式通常采用承插焊和对焊,用的接头方式有两种:分别为VCR(Vacuum Coupling Retainer)和SWG(Swaglok)。⑥ 为确保输送至用气设备的气体质量,洁净气体管道与用气设备之间应用不锈钢金属软管连接,不宜采用非金属软管。⑦ 在实验室集中供气系统高纯气体管道施工结束后,保证管道系统不被污染,采用高纯气对洁净气体管道进行吹扫,以保证安装的管道达到洁净度的要求。最后,实验室洁净气体管道可能会承受很多外力的作用,比如本身的重量、风雪载荷、热胀冷缩的热应力等,为了保证洁净气体管道的强度和刚度,必须设置各种支架。以上,就是实验室高纯气体集中供气系统中洁净气体管道的介绍了,感谢您的阅读!
