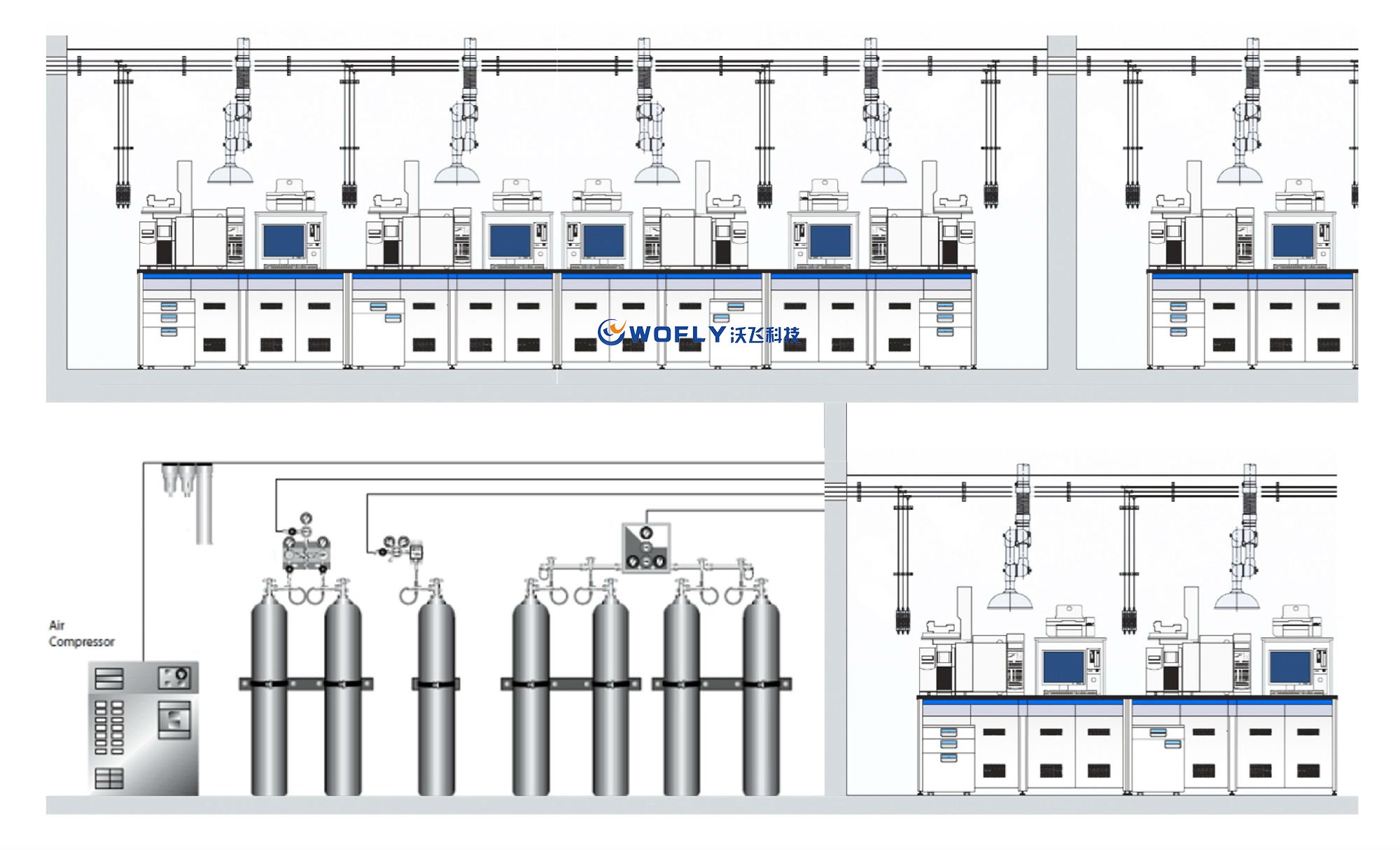

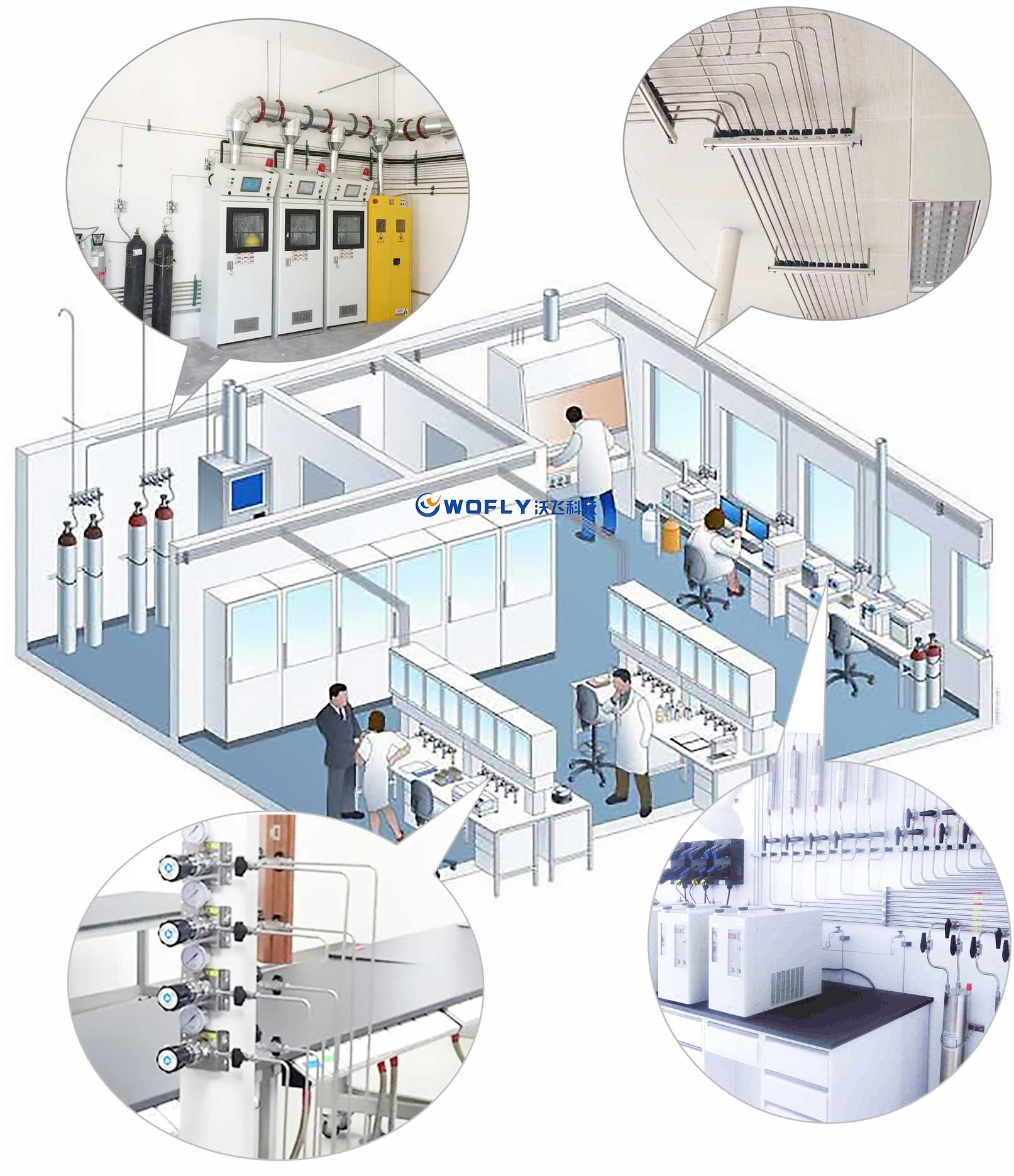

实验室气路介绍:
实验室气体管路工程主要材质为不锈钢电解无缝钢管,所有气体管路的连接采用无缝焊接方式,管路最好安装在天花板下方,沿着墙壁来进行布局,便于检查和维修,实验室气体 采用集中供气有以下优点:1.保持气体纯度:专用气瓶均配有冲洗阀,以排除每次更换气瓶时引入的杂质,确保了管路终端气体的纯度。
2.不间断气体供应:气路控制系统可以手动或自动方式在气瓶之间进行切换,以保证气体的连续供给。
3.低压警示:当气压低于警报限时,报警装置可自动启动报警。
4.气体压力稳定:系统采用两级减压(一级由供气控制系统调节,二级由使用点的控制阀调节)方式供气,可得到非常稳定的压力。
5.高效率:通过供气控制系统,可充分使用钢瓶中的气体,减少残余余量,降低用气成本。
6.操作简便:所有气瓶均集中在同一位置,减少了搬运安装等操作,更节约时间及成本费用。
7.减少气瓶的租金:采用中央供气系统,可减少对气瓶数量的要求,从而节省气瓶的租用和购买成本。
8.减少分子筛损耗:控制气体纯度可有效的减少数派对分子筛的使用量。
设计依据技术规范:
GB50235-2010《工业金属 施工及验收规范》
GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》
JGJ91-93《科学试验室建筑设计规范》
GB50016-2006《建筑设计防火规范》
GB50029-2003《压缩空气站设计规范》
GB50177-2005《氢气站设计规范》 《压力管道安全管理与监察规定》
SH3063-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》
研究所试验室现有条件要求及其他相应标准规范
实验室常用仪器:
气相色谱仪:氮气、氦气和氩气用作载气,氢气用于火焰检测器的燃气
质谱仪:高纯氩气和氮气用作吹扫气或碰撞气
原子吸收仪:乙炔,氧气或者一氧化二氮用作助燃气
气质联用仪:氦气做载气,三重四级杆质谱的碰撞气体是氮气和氦气
液相色谱仪:蒸发光散射检测器用氮气
原子荧光室:氩气、液化气作燃气
氮吹仪:氮气
实验室常用气体:
氩气:Argon(Ar)
氧气:Oxygen(O2)
乙炔气:Acetylene(C2H2)
一氧化二氮:Nitrous oxide(N2O)
氦气:Helium(He)
氢气:Hydrogen(H2)
甲烷气:Methane(CH4)
压缩空气:Compress Air(CA)
钢瓶间设计说明:
采用半自动切换系统,保证不间断供气。确保实验的连续性。 采用多瓶供气,保证用气量。
气瓶集中摆放,方便换瓶等操作。
无气瓶在实验室内,节省空间,消除危险源。
安装有安全阀,保证使用安全。
有氮气吹扫功能,和排空功能,保证用气纯度。
有低压报警功能,当钢瓶没气时可提醒用户换气。
可燃气体设计有 PLC 控制系统,可以实现可燃气体报警器与紧急切断与风机联动。保证气体纯度。
不同气体采用不同材质,保证气体纯度。
根据气体种类采用不同连接方式
高压部分采用高压阀门控制保证用气安全
管道井说明 :
所有连接管线采用自动焊接技术,保证使用安全。
所有气体管路都由高质量的铜管或不锈钢管(BA 级)组成。
可燃性气体在管道井安装有阻火器,提高安全系数。
氢气,乙炔设计气动控制阀门与 PLC 联动。
根据不同的用气量,选用不同尺寸管线。
气体管路支架间隔不大于 1.5 米。根据内径最小的气体管路确定支撑距离。
