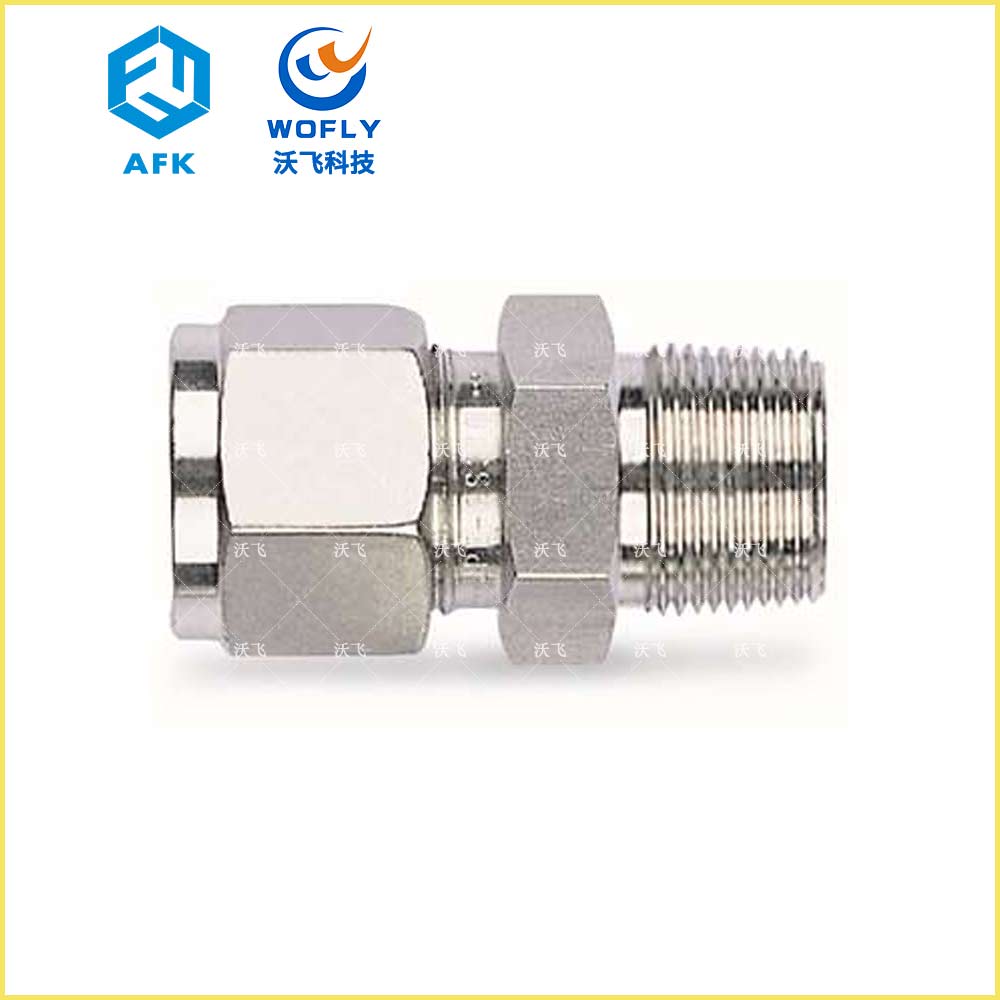

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封。其安装简便,耐压高,故而得到广泛应用。

优点

卡套接头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作安全可靠等特点。

工作原理

卡套接头的工作原理是将钢管插入卡套内,利用卡套螺母锁紧,抵触卡套,切入管子而密封。它与钢管连接时不需焊接,有利于防火、防爆和高空作业,并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接。

制造标准：GB3733.1～3765-83

公称压力：0.1MPa~15MPa

适用温度：≤450℃

适用介质：油、水、气等非腐蚀性或有腐蚀性介质

制造材料：304 316

配管：Φ4～Φ42的普通级精度无缝钢管

锥管螺纹：ZG,G,NPT等
