集中供气系统的工作原理讲解

2024-09-09 13:09:150

集中供气系统的工作原理讲解,沃飞科技所涉及的集中供气系统,特别是实验室集中供气系统,其工作原理可以概括如下:

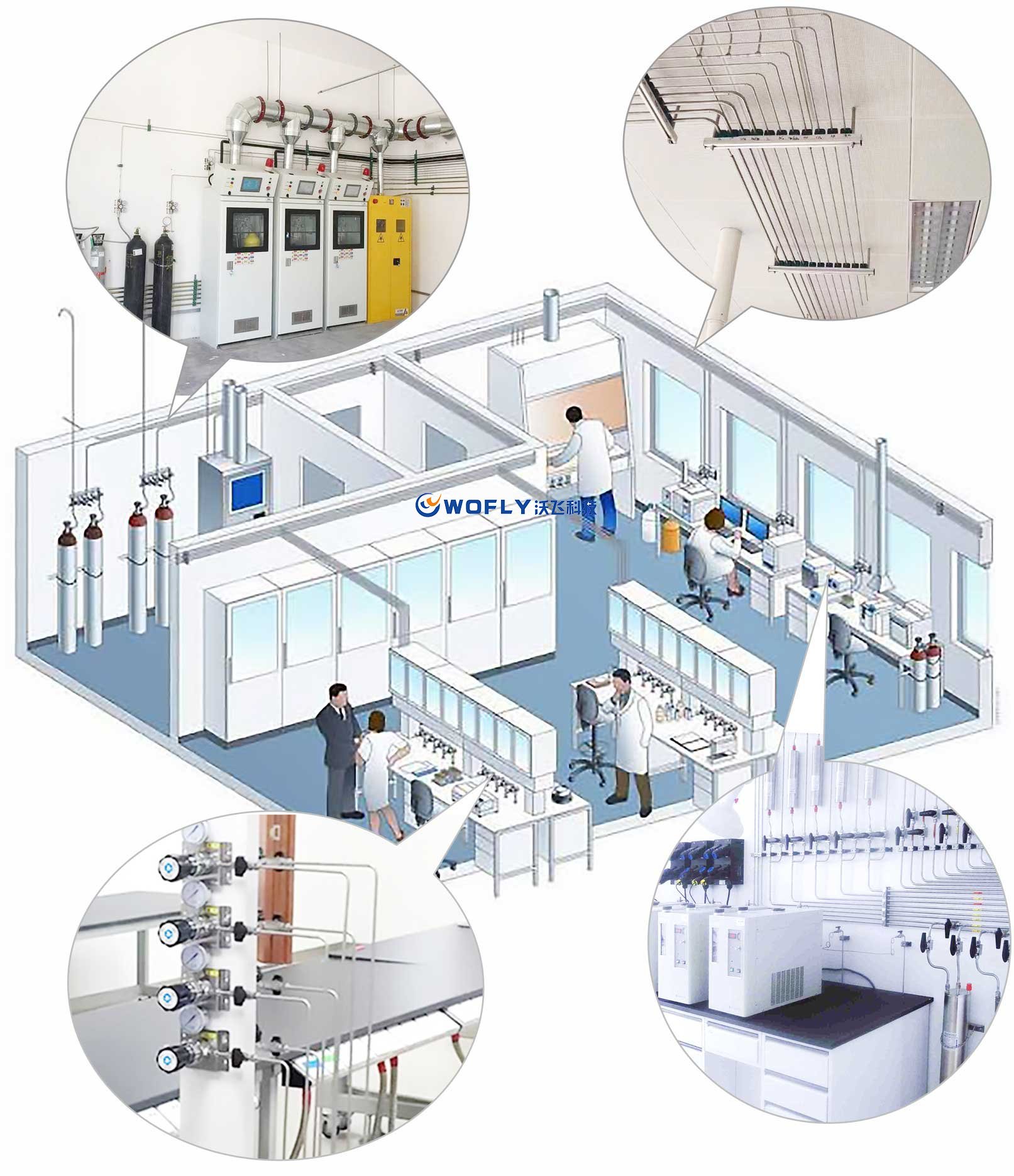

一、系统组成

实验室集中供气系统主要由以下几个部分组成:

气源:包括各种气体钢瓶或气体发生器,它们提供实验所需的气体。

切换装置:用于在不同气源之间切换,确保气体的连续供应。

调压装置:通过减压阀等装置,将高压气体调节至实验仪器所需的压力范围。

输气管线:采用高洁净度、耐腐蚀的管道(如EP级不锈钢管),将气体从气源输送到各个实验室的实验仪器上。

终端用气点:即实验仪器,它们通过接头、截止阀等装置与供气系统连接,接收并使用气体。

监控及报警装置:用于监测气体压力、流量等参数,并在异常情况下发出报警,确保系统安全。

二、工作原理

气体供应:气体钢瓶或气体发生器中的气体首先经过减压阀减压至一定压力(一级减压)。

减压后的气体通过输气管线输送到实验室附近的二次调压分流部分(功能柱),进行进一步的压力调节(二级减压)。

调节至适当压力的气体通过终端部分(接头、截止阀)输送到实验仪器上。

压力与流量控制:系统采用两级或多级减压方式,确保气体压力稳定且符合实验仪器要求。

通过监控及报警装置实时监测气体压力、流量等参数,确保系统正常运行。

安全保障:系统具有良好的气密性、高洁净度和安全可靠性,能够满足实验仪器对气体不间断连续使用的要求。

设有低压警示和报警装置,当气压低于警报限时自动启动报警。

气瓶间设有通风设备、泄流孔等安全措施,确保气瓶安全存放和使用。

便捷操作与维护:所有气瓶存放在同一位置(气瓶间),减少搬运安装的操作,节约时间和成本费用。

系统操作简便,易于维护和检查。

三、优势

实验室集中供气系统相比分散供气具有以下优势:

提高安全性:气瓶集中存放于气瓶间,远离实验室,减少安全隐患。

节约成本:减少气瓶数量需求,降低租金和搬运成本。

提高效率:通过供气控制系统充分使用气瓶中的气体,减少残气余量。

便于管理:气源集中管理,方便统一维护和检查。

沃飞科技提供的实验室集中供气系统通过科学的设计和严格的安全措施,确保了实验室气体供应的安全性、稳定性和高效性。
