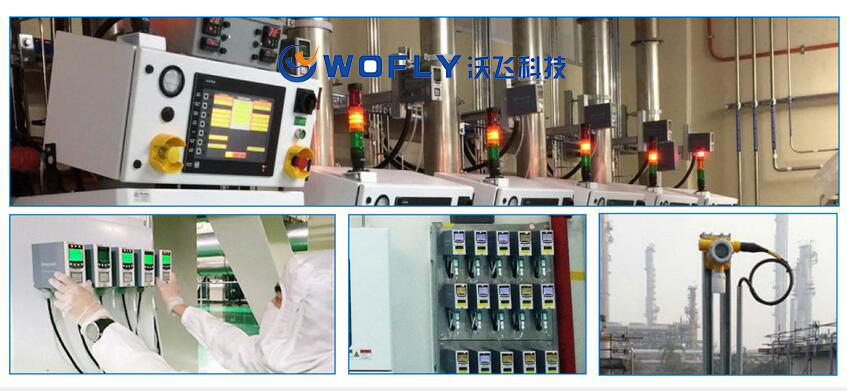

气体监测报警系统主要由三部分组成，一是气体探测器，采集空气中的易燃易爆气体，安装在气体释放源或者易发生泄露点附近；二是监测报警控制系统，显示需要监测气体的浓度，当达到报警设定值时，发出声光警报或其它信号，一般安装在有人值守的值班室；三是连接部分，是指防电磁干扰的铠装电缆或加金属套管的电缆，将气体探测器的信号传递至监测报警控制系统。

气体检测报警器的工作原理

以可燃气体检测器为例，当气体探测器检测到空气中的可燃气体时，将气体浓度的大小转化为相应的4-20mA电流信号，由连接电缆传送至 的监测报警控制系统，监测报警控制器再将电信号转化为数字信号，在液晶显示器上显示出气体的浓度值，当检测值大于报警设定值时，便由蜂鸣器或警示灯发出报警信号，提示工作人员引起注意，或启动连锁排风系统。

气体探测器的安装位置及注意事项

1.探测器安装位置应便于人员操作维护。

2.探测器安装位置应选择在可燃性、毒性气体容易泄漏的设备阀门或管道附近。布置在释放源的最小频率风向的上风侧。

3.探测器的有效覆盖水平平面半径，室内宜为7.5m；室外宜为15m。

4.室外安装应考虑风雨情况，安装防雨罩及防晒板（安装支架带有防晒板）。

5.探测器安装距地面及墙壁不易太近，且周围留下不小于0.3m的净空。便于标定时安装气罩。另外，墙表面易吸收毒性气体，并随着温度、湿度的变化向外释放，影响传感器的正常工作。

6.探测器的安装高度应根据被测气体的密度来确定，对于密度大于空气的气体将其安装高度应距地坪（或楼地板）0.3～0.6m。若该区域经常用水冲洗或经常下雪，应将探测器安装的高些，以保证传感器不被浸湿或被积雪掩埋。

7.对于密度小于空气的气体其安装高度宜高出释放源0.5~2m。

8.探测器的传感器部分应当向下，而不要指向天空或天花板。

9.探测器宜安装在无腐蚀性气体、无冲击、无震动、无粉尘、无强电磁场干扰的场所。

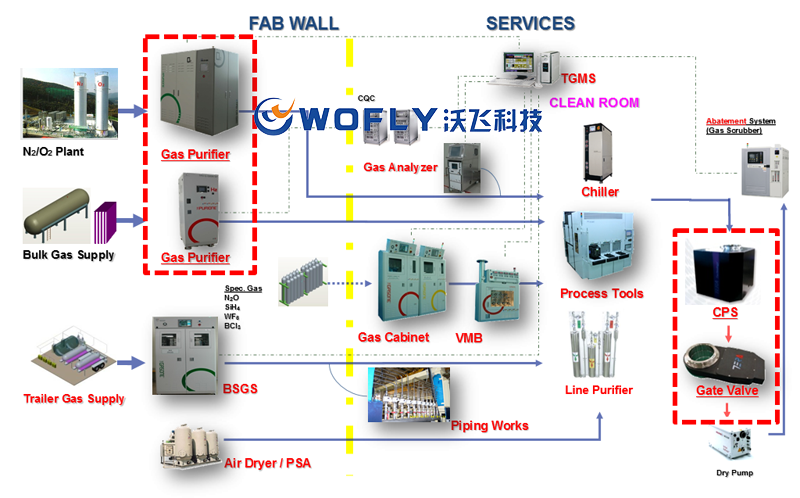

气体探测报警器在 多年专业从事气体应用系统工程的经验看来是非常有必要的，不论是在电子特气系统、实验室气路系统还是工业集中供气系统工程，都可以用来及时监测易燃易爆气体的泄漏点和空间聚集气体的浓度，及早发预防安全事故隐患，发出报警信号，或启动连锁保护系统，将事故损失控制在最低。
