实验室集中供气系统设计安装方案

实验室集中供气系统是专为高精度分析测试设备所用高纯工作气体的传输而设计,系统需要为分析设备提供压力、流量稳定且经过长距离传输后纯度不变的高纯气体以满足各种高精度分析设备的使用要求。沃飞实验室集中供气系统同时还应该满足安全性的要求,并方便客户的日常使用及管理。

一、实验室集中供气系统气瓶间布局

1．由于存放的气体由于有可燃性气体和助燃气体,按国家规定必须分库存放。分别放入不同的气瓶间内。

2．气瓶间内设立一次调压面板,其中二托一面板带吹扫不锈钢面板4套。

3．减压器入口前需加装过滤网以防止颗粒等杂质污染系统。

4．所有调压面板均配备吹扫阀,可实现对面板的清洁吹扫置换。

5．奥飞克减压器及相关管件均需牢固的固定在气体控制面板上,面板应设计的紧凑而合理,以尽量减少系统中的死体积。

6．奥飞克气体控制面板应采用全不锈钢材料制成,并且牢固的固定在可靠的位置上,确保其安全性。

7．气瓶间内存放的气瓶采用带防倒链的气瓶架固定,气瓶支架坚固耐用、美观大方。

8．气瓶间内的气体钢瓶与减压器器之间采用SS316L高压金属软管或不锈钢盘管连接无渗透。高压软管为柔性软管,以保证连接的方便性。并自导防护钢缆,预防极端情况下,钢瓶阀损坏等现象带来的高压"抽鞭"事故。减压器与管道的连接方式为双环卡套。

9．高压软管上的钢瓶接头必需与钢瓶角阀的规格相匹配,以确保连接的可靠性。

10．排空气路应分类收集、固定牢固并排放至室外安全地点。

二、实验室集中供气系统终端布局

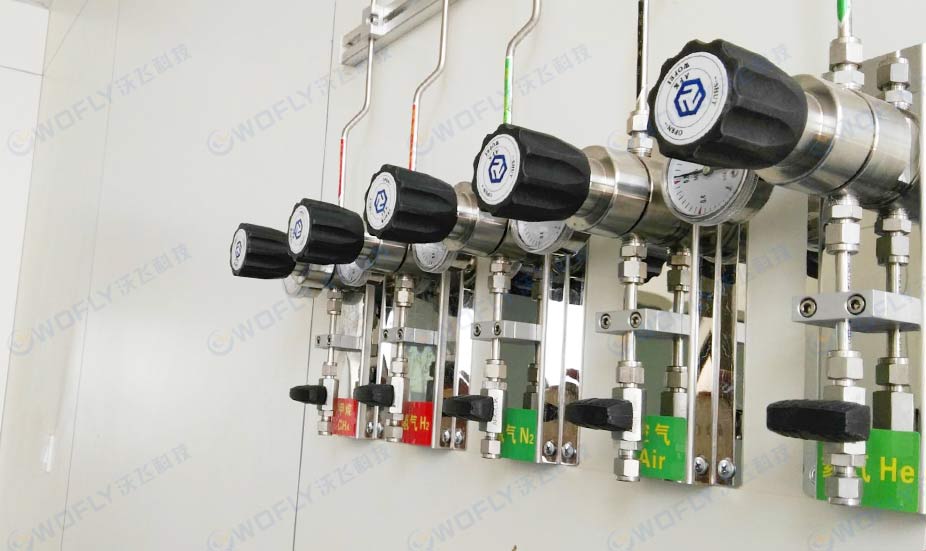

1．实验室集中供气系统设置为二次减压系统。终端采用壁挂式设计。上设有奥飞克减压器、输出压力指示计、紧急切断阀,同一气路的呈上下对应排布,方便操作。面板为不锈钢产品,该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制,省去了每日往返于气瓶间和实验间的奔波,提高了办事效率。

2．控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。气体出口接头还应方便安装。

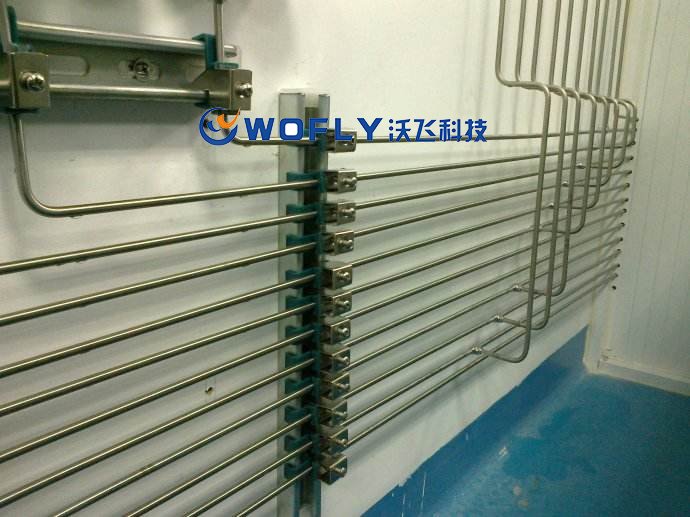

三、实验室集中供气系统气路的布线

1．气瓶间内气体控制面板与实验室内的气路终端减压装置之间选用SS316LBA管进行连接,管道内表面光洁度为Ra<0.4umBA级管道。

2．4N氮气主管线采用OD3/8"（9.53mm）的管道,0.5Mpa压力下流量可达8M3/小时,完全满足常规用气需求,支线采用OD1/4"（6.35mm）的管道。用焊接变径三通分出支路来对设备进行供气。

3．5N氮气、氦气、预留气主管线采用OD1/4"（6.35mm）的管道,支线采用OD1/4"（6.35mm）的管道。用焊接变径三通分出支路来对设备进行供气。

4．管道穿过障碍物时须使用管套并采用不可燃材料填充间隙。

5．管道之间采用全自动定位轨道式氩弧焊机进行内外保护氩弧焊（TIG）方式连接,其优点是泄漏率可到1X10-9s.c.c./sec.He,且不会再内表面产生氧化层或褶皱等焊接缺陷。

以上就是沃飞科技关于实验室集中供气系统设计安装的方案简述,希望能给有需要的人士提供参考！
