实验室气路设计系统近年来运用于各大行业中,对于其安装上也有大大小小的问题存在,其实按照安装要求来操作就可以避免这些问题,那么今天就和小编一起来看实验室气路设计系统工程安装要求有哪些?

实验室气路设计系统主要由气源切换系统、实验室气路管道系统、调压系统、用气点、监控及低压报警器报警系统组成。对于一些易燃易爆气体,如氢气、乙炔等,可能在实验室气路设计和实验室气路设计安装过程中稍有差异,必须加入气体回火防止器等安全控制装置

从设计到工程安装经过实验室分析仪器,非标实验设备,气体管路连接及接头的设计加工。从气瓶房到实验室的气体管线,实验室内气路箱的设计安装,气体报警装置的设计安装

1、按气体流量、压力或生产工艺需要确定管径,气体管道最小管径不小于φ6×1mm

2、管道系统应尽量短

3、不应出现不易吹除的盲管、死角

4、管道系统应设必要的吹除口和测试取样口

5、气体管路工程中很重要的是钢瓶间和管路的设计安装及各个辅助元件的选择和安装。这些关系到你所要测验的物质的报告精度,如果你要测验的物质报告要求只是个大概的就可以

6、所设工程的基本信息要尽量齐全,例如,仪器的摆放位置,仪器所要用到的气体,仪器所用的气体压力,流量方面的要求,所用仪器的进气口的配置情况,链接仪器的管线为多大

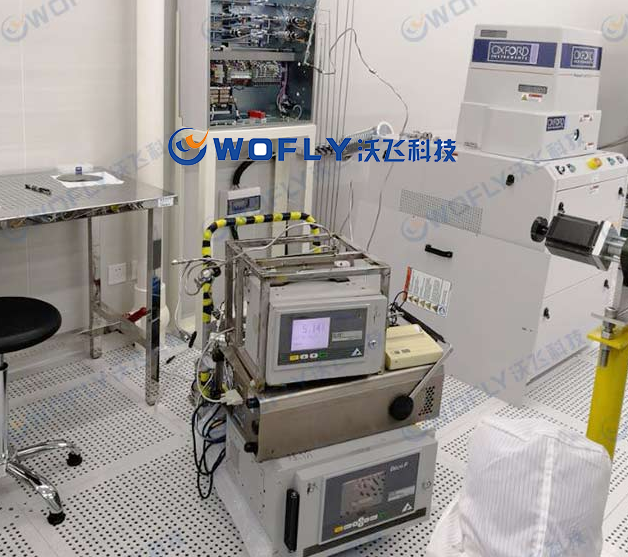

实验室气路系统介绍

一、气瓶间

1、钢瓶间的设计宜设在中心化验室的主入口侧,并应采取遮阳防晒措施,当钢瓶间与建筑物为一体时,隔墙应为钢筋混凝土防爆墙

2、通风良好,并具有足够的泄爆面积,室内地面应有防火花,防静电措施

3、可燃气体钢瓶(H2,C2H2)与助燃气体钢瓶(O2)应隔开布置

4、设立泄露报警系统

二、色谱室

1、中心化验室的所有管道应统筹规划、集中布置,以便于安装、操作和检修为布置原则;

2、引入中心化验室的所有工艺管道总管应设切断阀,并根据需要设置压力表、温度计、流量计、过滤器和减压阀等。阀门或仪表宜设置在便于观察和检修的位置

3、可燃易爆气体如氢气、乙炔、氧气等宜明线铺设

4、管道宜集中布置并沿墙明设,且方便安装及检修

5、使用钢瓶气管道的设备台应离墙布置,留出的维修空间不宜小于600mm

6、氢气管道宜采用焊接连接,不应采用螺纹连接和使用闸阀

在现代化的实验室气路工程,为了完成实验,实验室气路安装需要用到多种分析仪器,如气相色谱仪,原子吸收,气一质联用仪,ICP等等,其中这些仪器需要用到高纯气体,传统的做法是采用独立钢瓶分散供气的模式,这种供气模式每台仪器设备单独配置气体钢瓶,分别满足每台仪器设备的使用,但随着近年来实验室投资的不断加大,仪器设备的迅速增加,用气量也逐年增加,传统的供气模式已经难以满足仪器设备增加的需求,同时分散供气模式带来的实验室布局混乱,钢瓶的频繁更换也对实验室的管理和维护造成了困难,为了解决以上两个方面的问题,就需要一套安全性高且能实现集中分配供气的系统完成从气源向仪器的供气,这就是实验室气路管道系统的功能所在。

感谢您的阅读!更多关于实验室气路设计系统工程安装的问题,可以继续关注沃飞科技官网或者联系我们的在线客服 ,期待与您的交流!
