实验室气路安装工艺

目前随着科技的不断发展,实验仪器也在不断增加,如气相色谱仪,原子吸收,气质联用仪等等,这些仪器在工作时需要用到高纯度的气体,这些高纯度的其他一般都是储存在钢瓶中由专门的供气系统供应给各种仪器。

在实验室设计中,实验室气路系统设计是其中重要的一环。实验室气路系统就是应用于处理高纯度气体或有毒气体和腐蚀性气体的控制设备,是针对实验室的气路系统。

实验室气路设计布局的要求

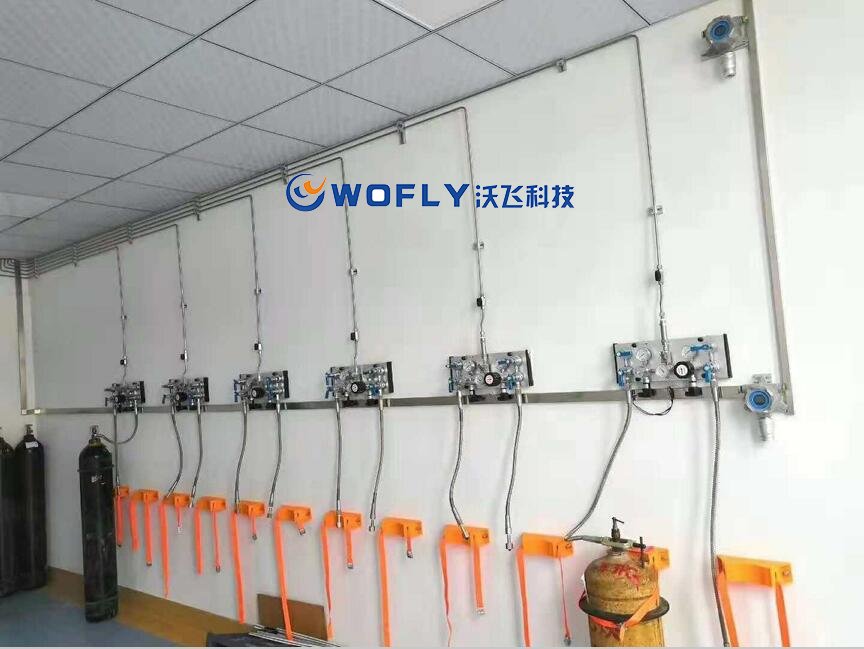

实验室气路设计安装就是将钢瓶集中放在一个安全、方便的地方,然后通过气路把各种所需的气体引至各个房间以供仪器使用。

气瓶间位置选择

气瓶间位置一般应选择在距离建筑物不少于6米的地方,半地下设计,轻质顶棚,或者设置在楼房的走廊尽头。

气路管道的选择

1、选外部光亮内部洁净的不锈钢管,其次是铜管和塑料管。室外部分避免用塑料管。

2、室内部分应尽量采用不锈钢管,特殊需要的可用聚四氟管或聚乙烯管。

3、为了排除不必要的隐患及管路故障应减少可能的漏气点,建议采用超长型的不锈钢软管,这种管路容易盘曲改向,有时为了施工的方便和设计的需要可在管路中设置一些二通、三通等接头。

实验室气路设计安装的要求

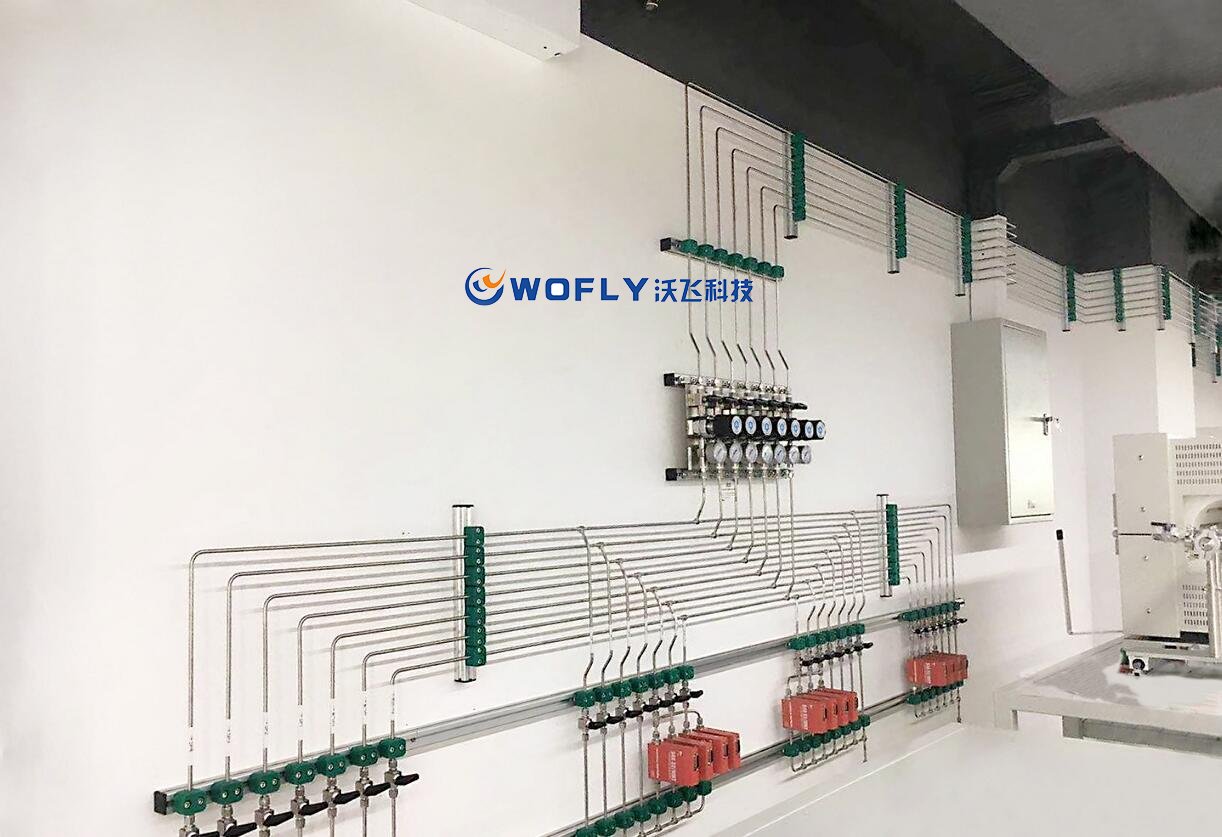

1、每隔1.5米左右,气体管路就需要有支架。另外根据气体管路弯曲的半径,设置合适的支架位置。所有弯曲处都要有支撑。气体管路所有的支架都要进行镀锌防腐处理。

2、压缩空气在管路上有过滤杂质和水分的净化装置,此净化装置需要并联一路,用单独的阀门隔离,以方便对过滤装置进行维修。

3、引到工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氦气管路前面建议安装气体净化装置。

4、每个实验室都要有单独的控制阀、减压阀和压力表。

5、易燃气体,如乙炔需要和其他气体分开单独引入。氢气管道若与其他可燃气体管道平行敷设时,其间距不应小于0.5M;交叉敷设时间距不应小于0.25M。分层敷设时氢气管道应位于上方。

6、高纯气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。

7、气体管道不得和电缆、导电线路同架铺设。

8、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管(BA级)组成。铜管只使用在气体管路的末端,对气体纯度要求不是太严格的地方。
