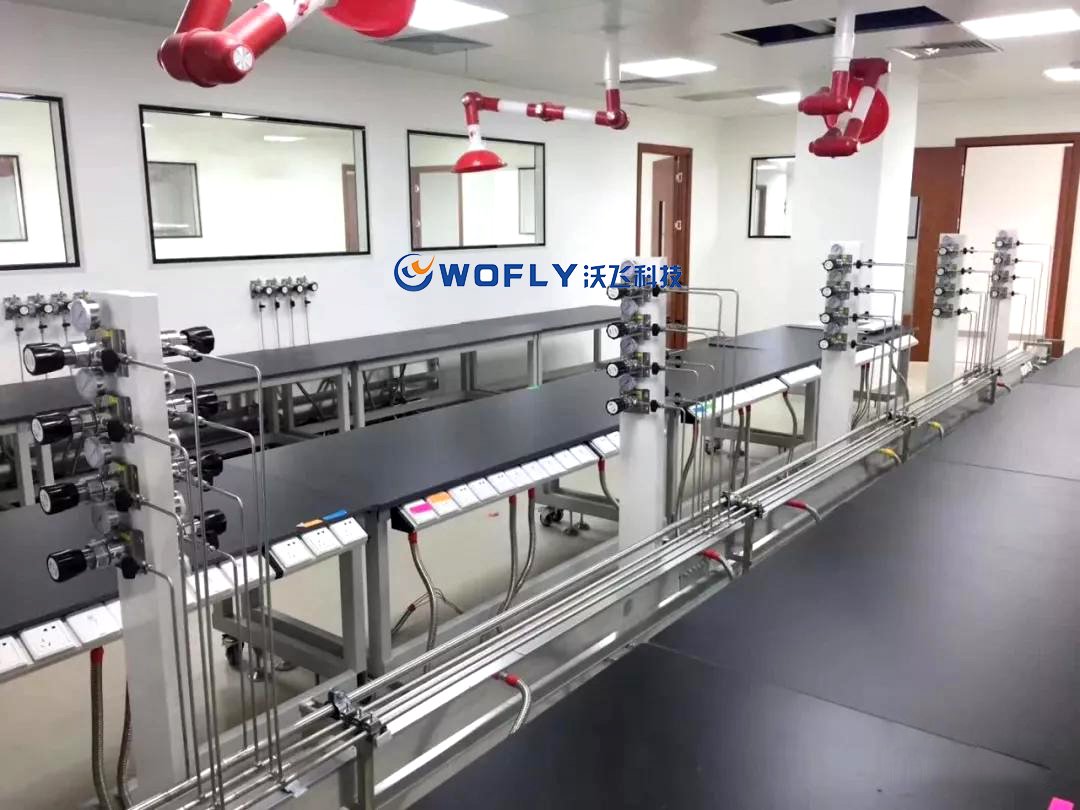

实验室氢气管道指用作生物实验室分析仪与气源的连接,氢气管道和氢气管道相连接及连接头与各种阀门的连结:从气瓶间到生物实验室氢气管道的氢气管线,生物实验室内气路箱的设计安装,气体警报系统的设计安装。气路是现代生物实验室不可或缺的组成,气体管路为色谱仪、原子吸收、微库仑定硫、量热仪、微量硫分析等仪器提供比较稳定的气体,做到分析数据的准确性和增加仪器的使用寿命。可以说气路在现代生物实验室中的影响力是可见一斑的。

一、实验室氢气管道管路设计、规划注意事项

1、为了便于更换气瓶,从所述气瓶连接头到调节阀相互间应设立耐高压的金属软管。
2、在全部系统中,为了预防回火状况的造成,应装个防爆逆止阀。
3、氢气进到使用点前,为了方便调节氢气开关,应具有使用点球阀。
4、为了始终保持气体的纯度及管道系统的气密性,全部管道采用316L不锈钢管道,内表面经AP处理。
5、为了便于维修及更换阀件,管道与阀件的连结应运用高压双卡套接头连接。
6、管道固定卡(管夹)应选用耐高温的金属材料,需要坚实,轻巧,经久耐用。
7、考虑牢固、防腐蚀方便使用、好看等多方面的原由,调压阀操作面板运用不锈钢材。
8、为确保氢气输出的压力稳定和气体的纯度选用2次减压系统(即采用一次减压系统和二次减压系统,二次减压设备自带)。

二、实验室氢气管道施工关键点情况说明

1、全部不锈钢管道两头用塑料盖封口,外部有塑料套密封,在进入施工现场后,安装前,方可将塑料套拆封,并除去塑料盖。
2、管道铺设时 ,应注意平直,弯管处采用专用弯管器,不得徒手弯曲,切断管道时,用专用切管器操作,严禁用锯子锯断管道。管道切断后,应用专用工具处理断口,严禁用普通锉刀处理。
3、在管道的行进路线中,每隔1米应设置一组管夹,如遇特殊建筑物结构,应酌情考虑。
4、管道穿墙及穿地板时,应设置管套,管套与管道之间的空隙,应采用不可燃烧的材料填充。
5、所有螺纹连接处应采用密封带密封。
6、全部调节阀固定面板、所有出口点及所有管道上,都应贴设有对应气体的成分及浓度的气体标头。
7、所有系统部件安装完毕后,应用高纯氮气进行三遍以上的吹扫。以保证系统内部清洁。
8、吹扫完毕后,用高纯氮气进行检漏保压测试,测试压力应为工作压力的1.5倍。
9、在全部施工过程中,应留意施工安全,特别是半空工作时(在梯子或脚手架上施工),应有专人固定梯子或脚手架。在土建尚未完工的工地施工时,必须佩带安全帽,穿安全鞋。

三、实验室氢气管道系统调试、测试要求

1、强度实验:管内冲人高纯氮气使压力到达0.8MPa,保持此压力如10min内压力不降为合格;
2、严密性实验:管内冲人高纯氮气使压力到达0.5MPa,保持此压力如30min内压力不降为合格;
3、洁净测试:管路中冲人纯氮,关闭全部阀门,打开末端阀用一张白布放在管口一分钟如白布上无杂质和水分即为合格。

四、实验室氢气管道气路验收要点

1、部件数量是否符合合同中数量的约定。
2、所有连接点是否安全固定。
3、管道布局是否合理、美观。
4、气体标头是否粘贴得正确、美观。
5、管道连接是否正确。
6、整个管路安装完毕后,对整个系统做压力测试。参照《工业金属 施工及验收规范》,管路系统在保压24小时后,压力无下降为合格。

以上就是沃飞科技为大家简单讲述的关于实验室氢气管道的设计施工方案说明,希望能给大家提供参考。
