实验室供气系统气体管路及气体使用安全知识

2020-04-15 14:03:340

实验室供气管路系统工程
实验室供气系统
实验室供气管路系统工程主要是为试/实验室选用的分析设备提供量值和压力稳定的标准气体,保证其储存和使用的安全性。保障分析测试人员在实验中免受有毒有害气体的侵害。按照国标要求,将所用全部气体存放于储气间,并实现集中输送,组成中央供气系统。系统采用一拖一、一拖多、多拖一和多拖多的管道式输气方式,在一拖多时能够实现分段控制和在多拖一和多拖多时能够实现切换控制;并能够保证标准气体流量、压力稳定和量值传递不发生变化,满足分析检测设备对使用气体的技术要求。



实验室供气系统气体管路

指气瓶至仪器终端之间连接管线,一般有气体切换装置-减压装置-阀门-管线-过滤器-报警器-终端箱-调节阀等部分组成,输送气体为实验室仪器(色谱、原子吸收等)用气、高纯气体。

使用的气瓶和备用气瓶之间有一个半自动调节阀来控制。所有气体管路都是高质量的、完全退火、无缝不锈钢SS-316L。所有氧气管路都需完全清理干净,使其适合氧气使用。气体管路需要有安全压力释放阀门、压力调节阀门、压力表来指示气体压力。

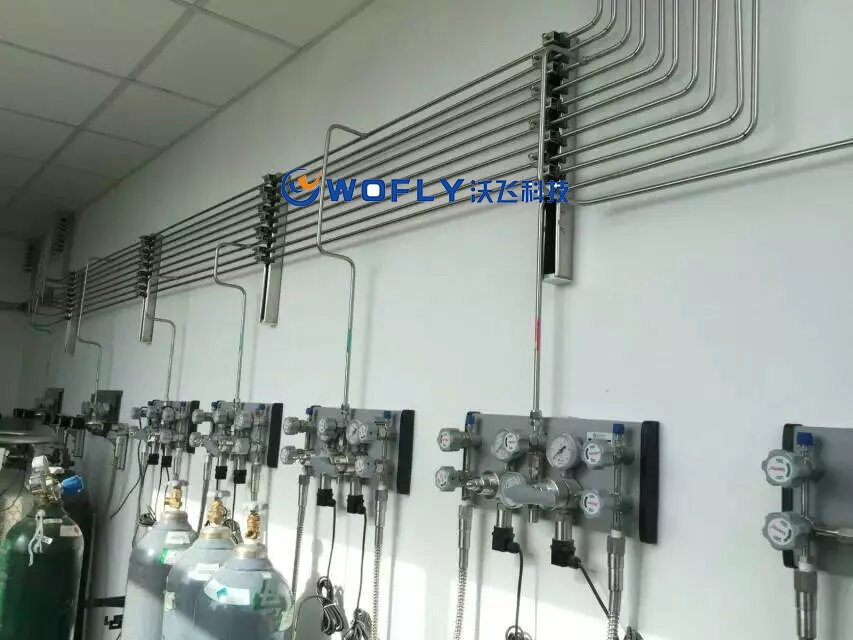

气体管路
实验供气系统易燃易爆气体使用安全注意事项

1.易燃易爆气体:此类气体只要形成了可燃气体爆炸混合气和达到着火温度。便会发生燃烧爆炸事故因此在可燃气体入口处、气体钢瓶存放间、洁净室

内使用可燃气体处、敷设可燃气体的管廊或技术夹层以及可能聚集可燃气体的场所均应设置可燃气体报警装置。具体要求如下:

①可燃气体比空气轻者,报警装置设置在所处场所的顶部。

②可燃气体比空气重者,报警装置设置在所处场所的最低处。

③可燃气体的报警装置应与相应的事故排风装置设电气连锁,当空气中的可燃气体浓度达到规定值时,事故排风装置自动开启,同时向洁净厂房的消防安全值班室发出报警信号。

④为防止倒流回火应在用气设备的支管上设置阻火器,在排入大气的排气管道上,为防止排气时突遇雷电袭击阻止火焰蔓延至可燃气体管道引发燃烧爆炸事故,必须在排气管道上设置阻火器。

⑤可燃气体在适当的管道处应做接地,但接地电阻应符合相关规定。

⑥各种可燃气体管道系统均应设置能引入氮气等惰性气体的接口及相应的检测口,以便在可燃气体供应系统使用前后或检修动火前后对其系统进行吹扫置换,但是惰性气体吹扫接口在正常运行中不能与气体钢瓶或惰性气体管道相通,以避免影响气体质量。

气体渗透性:气体从压力(或分压力)高的一侧透过材料向压力(或分压力)低的一侧流入的现象成为气体渗透。对于输送ppm级及更高纯度要求的气体,从气体渗透角度必须选用不锈钢管或者钢管,如果我们不恰当地选用了不符合要求的管道材料,那么,无论我们采取什么净化手段,都将是无济于事的。

以上就是沃飞关于实验室供气系统气体管路及气体使用安全知识的讲解,希望能给有需要的您提供参考。
