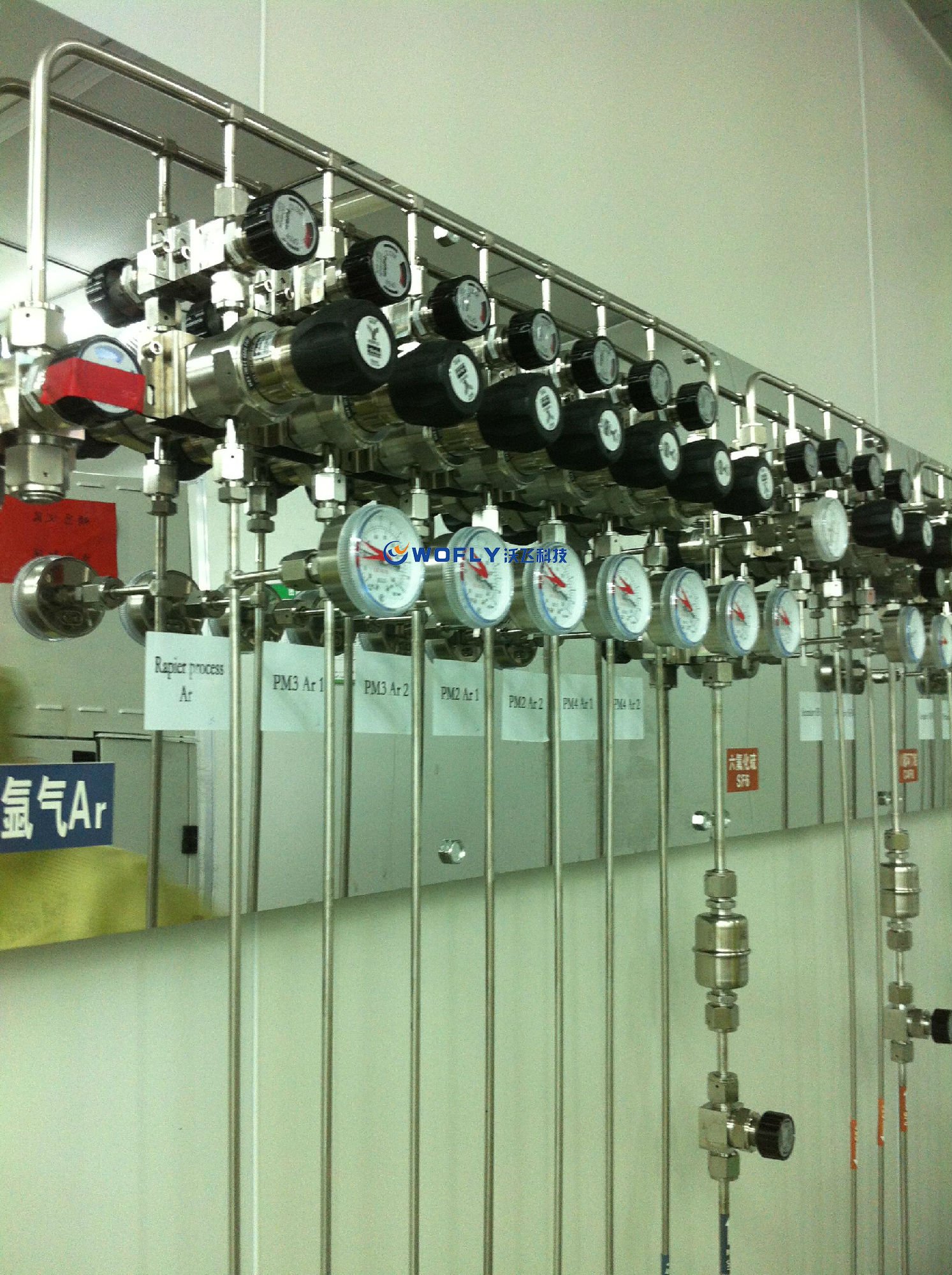

实验室集中供气系统是各大实验室和工业生产的重要组成部分,系统的每一个组成部分都可能影响输送气体质量(包括纯度、干燥度、洁净度),从而影响产品生产,甚至会导致事故的发生。

所以,在设计及安装实验室集中供气系统气路时,应根据场地环境及不同气体的要求,设计选用合适的洁净气体管道及气体阀门,满足实验室对气体安全、纯度及洁净度的需要。

实验室集中供气系统中的阀门是流体输送系统中的控制部件,主要用于气体或液体管道,具有截止、调节、分流、防回流、压力稳定、分流或溢流泄压等功能。

• 高纯气体管道系工程中阀门类型

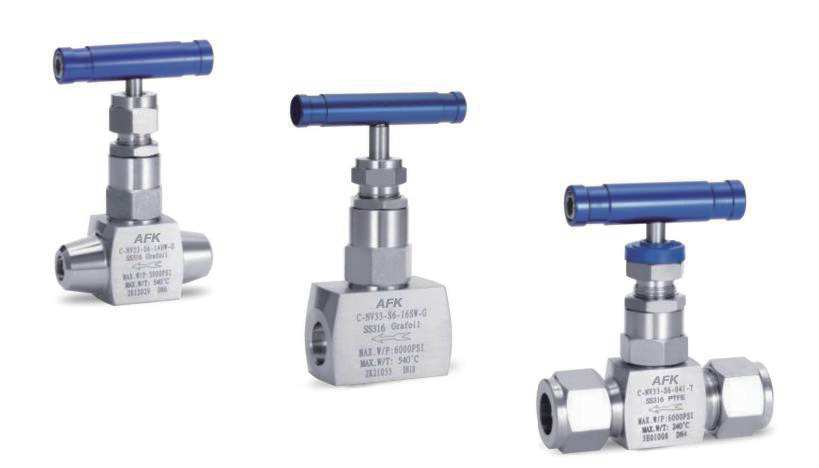

阀门包括安全阀、减压阀、稳压阀、球形截止阀、针形截止阀、节流阀、放空阀等。

• 高纯气体管道系统阀门的选用

①　严密性：高纯气体管道系统对所用阀门的严密性有十分严格的要求

②　材质：阀门部件基本上都采用SS316L不锈钢材质

③　压力控制：如果仅控制管路气体的开/关,并且要求压力损失尽可能小,球阀和蝶阀是很好的选择。蝶阀适用于大型管道,球阀适用于小型管道。

④　流量控制：如果控制管道气体的流量,阀门上可以安装自动执行装置,成为自动调节阀。可以选择截止阀以降低压力,其具有更强的流量控制能力。

⑤　气体：普通气体,如空气、氮气等,从经济和适用的角度,碳钢材质是不错的选择,但如果是特殊的气体,如氧气,则需要不锈钢,并且经过禁油处理。

• 高纯气体管道系统常用阀门

减压阀、球阀、隔膜阀和波纹管阀常用于气体管道,根据气体纯度、毒性和可燃爆炸的要求选择合适的阀门。

①　对于纯度小于99.9999%的气体管道,法兰连接可采用304不锈钢球阀。

②　对于总杂质含量≤10ppm的输气管道,应使用隔膜阀和波纹管阀。可燃和爆炸性气体需要用波纹管阀。

③　对于总杂质含量≤lppm纯度要求的管道和风险较大的气体管道,建议使用隔膜阀。

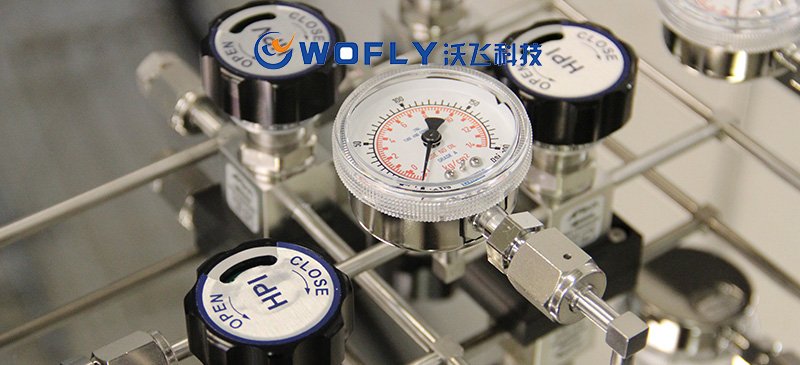

减压阀也叫减压器调压阀,是专门控制气体的压力调节作用；波纹管阀的严密性比球阀好；隔膜阀除了严密性与波纹管阀相当以外,还具有阀体死腔体积小,易吹除且污染少,所以适用于对气体纯度和生产工艺要求极严格或者危险性大的气体。
