集中式气体输送系统的优点第一篇

当大量使用气体时,集中式气体输送系统是实际必需的。一个精心设计的输送系统将降低运营成本、提高生产力并增强安全性。集中式系统将允许将所有钢瓶合并到一个存储位置。将所有钢瓶集中在一处,将简化库存控制,简化和改进钢瓶处理。气体可以按类型分离以提高安全性。

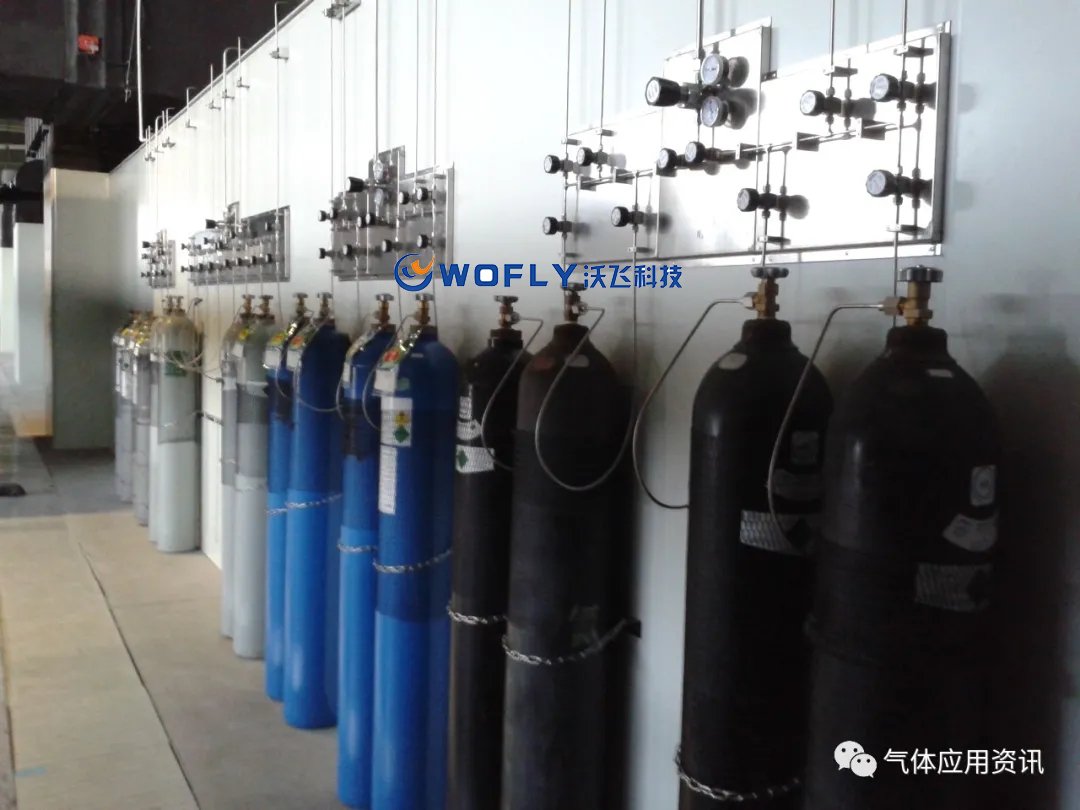

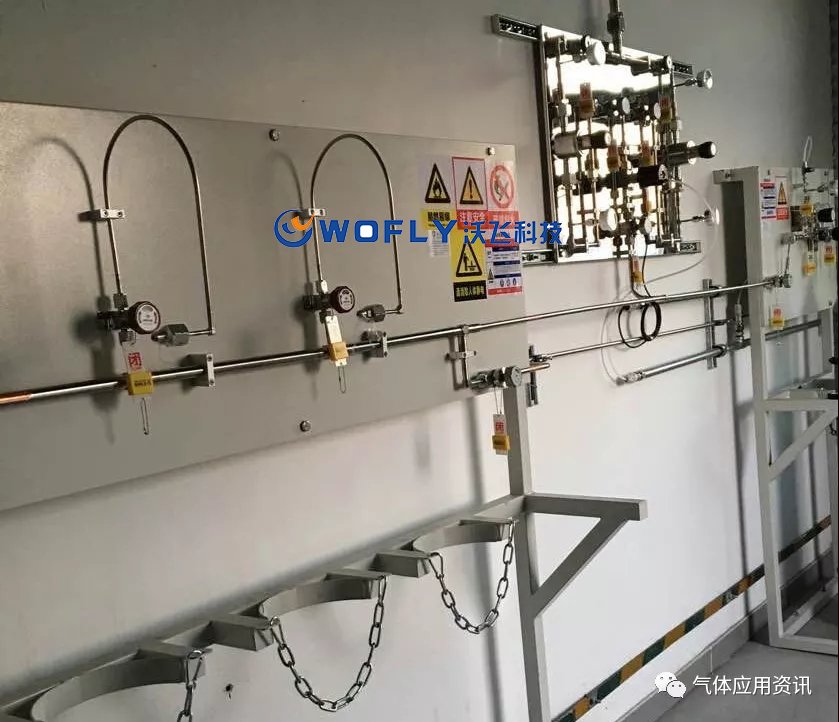

在集中式系统中,更换气缸的频率降低了。它是通过将多个气瓶连接到组中的歧管来实现的,这样一个组可以安全地排气、补充和吹扫,而第二个组提供连续的气体服务。这种类型的歧管系统可以为多种应用甚至整个设施供应气体,无需为每个使用点配备单独的气瓶和调节器。

由于气瓶切换可以通过歧管自动完成,因此一排气瓶将被均匀排气,从而提高气体利用率并降低成本。由于气瓶更换将在隔离、受控的环境中进行,因此输送系统的完整性将得到更好的保护。这些系统中使用的气体歧管应配备止回阀以防止气体回流和清除组件以消除更换期间污染物进入系统。此外,大多数气体输送系统都可以配置警报,以指示何时需要更换气瓶或气瓶组。

纯度

每个使用点所需的气体纯度水平对于设计气体输送系统极为重要。使用如上所述的集中式系统可以简化保持气体纯度。施工材料的选择应始终一致。例如,如果使用的是研究级气体,则应使用所有不锈钢结构和无隔膜密封截止阀来消除气流的污染。

一般来说,三个级别的纯度足以描述几乎所有应用。

第一级,通常被描述为多用途应用,具有最不严格的纯度要求。典型应用可能包括焊接、切割、激光辅助、原子吸收或ICP质谱。用于多用途应用的歧管经过经济设计,以确保安全和便利。可接受的建筑材料包括黄铜、铜、Teflon®、Tefzel®和Viton®。填充阀,例如针阀和球阀,通常用于切断流量。按此级别制造的气体分配系统不应与高纯度或超高纯度气体一起使用。

第二个级别称为高纯度应用,需要更高级别的防污染保护。应用包括激光谐振腔气体或色谱,其中使用毛细管柱且系统完整性很重要。结构材料类似于多用途歧管,不同之处在于流量截止阀是无隔膜组件,以防止污染物扩散到气流中。

第三级被称为超高纯度应用。该级别要求气体输送系统中的组件具有最高级别的纯度。气相色谱中的痕量测量是超高纯度应用的一个例子。必须选择此级别歧管的润湿材料,以最大限度地减少痕量组分的吸附。这些材料包括316不锈钢、Teflon®、Tefzel®和Viton®。所有管道都应经过316SS清洁和钝化。流量截止阀必须是无隔膜组件。

认识到适用于多用途应用的组件可能会对高纯度或超高纯度应用的结果产生不利影响,这一点尤为重要。例如,调节器中氯丁橡胶隔膜的排气会导致过度的基线漂移和未解析的峰。
