实验室集中供气系统及气路安装要求

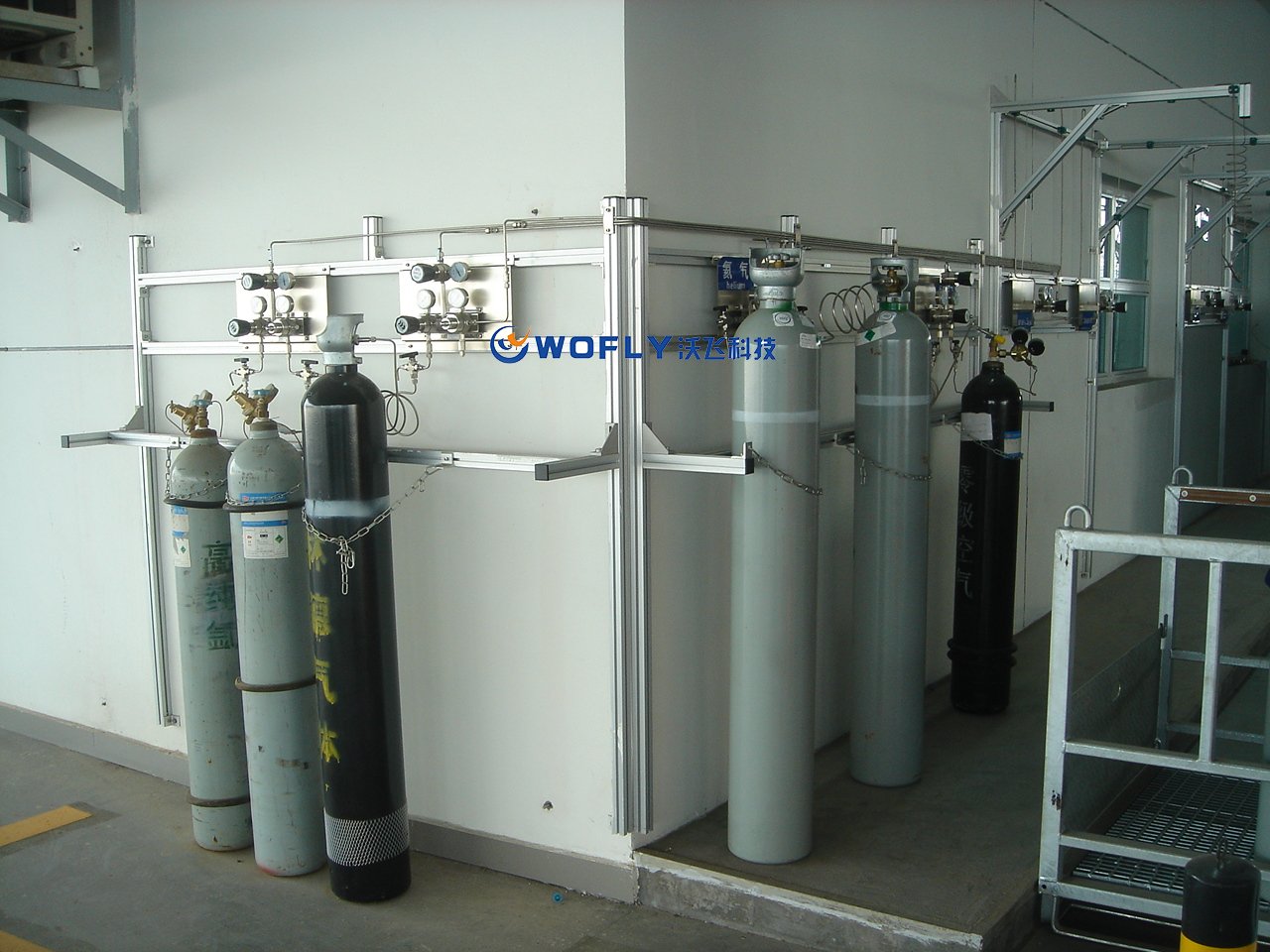

实验室气路系统实验室气体管道供气系统实验室气体管道安装指实验室气体工程,即从气瓶到仪器终端的连接管道。一般由气体切换装置-减压装置-阀门-管道-过滤器-报警器-终端箱-调节阀等部件组成。目前,主流供气线路的布置主要是实验室集中供气系统。

一、实验室集中供气的优势

1.保持气体的纯度

2.不间断气体供应:系统可以手动和自动在气瓶之间切换,以确保气体连续供应

3.低压报警:当气压低于报警极限时,报警装置会自动启动报警

4.气体压力稳定:系统采用两级减压供气,可获得非常稳定的压力。

5.高效率:通过供气控制系统,气瓶中的气体可以充分利用,降低剩余气体余量和气体消耗成本。

6.操作简单:所有气瓶存放在同一个地方,减少了搬运和安装操作,节省了时间和成本费用。

7.实验室无气瓶:提高安全性,提高安全感,节省实验室操作空间。

二.实验室气体危险性

1.一些气体易燃、易爆、有毒且具有腐蚀性。一旦泄漏,可能会损坏设备和工作人员安全。

2.不同的气体用于相同的环境。如果两种会发生剧烈化学反应的燃烧或易爆炸气体同时发生泄漏,可能会对人员和设备造成伤害。

3.大多数气瓶的出口压力可达15MPa,即150公斤/平方厘米。如果气瓶口的减压装置出现故障,可能会射出一些部件,这种能量对人体或设备是致命的。
实验室气路的安装要求

1.所有气体管道由高质量、完全退火的无缝不锈钢管(BA级)组成。铜管仅用于气体管道末端,对气体的纯度要求不太严格的地方。(例如通风橱)。

2、气路安装管道敷设不得和电缆、导电线同架。

3.易燃气体,如乙炔需要与其它气体分开单独引入。如果氢气管道与其它可燃气体管道平行敷设,其间距不得小于0.5M,交叉敷设时间间隔不得小于0.25米,分层敷设时氢气管道应位于上方。

4.压缩空气有净化装置,用于过滤管道上的杂质和水分。净化装置需要并联连接,并通过单独的阀门分开,以便于过滤装置的维护。

5.高纯度气体管道的连接采用无缝焊接。接头配件只能在连接到阀门或调节装置时使用。

6、每个实验室应有单独的控制阀、减压阀和压力表。

7.引向工作台的气体管道应安装单独的控制阀。各种气体控制阀应均匀排放在工作台上。建议在氦气管道前安装气体净化装置。

8、每隔1.5米左右,气体管道需要支架。此外,根据气体管道的弯曲半径,设置合适的支架位置。必须支持所有弯曲。气体管道安装管道的所有支架均应镀锌防腐处理。

沃飞技术可以根据您的气体需求和实验室现场条件为您提供气路系统设计、选择、安装、调试和后期维护。以满足您不同等级的用气需求和气体安全使用
