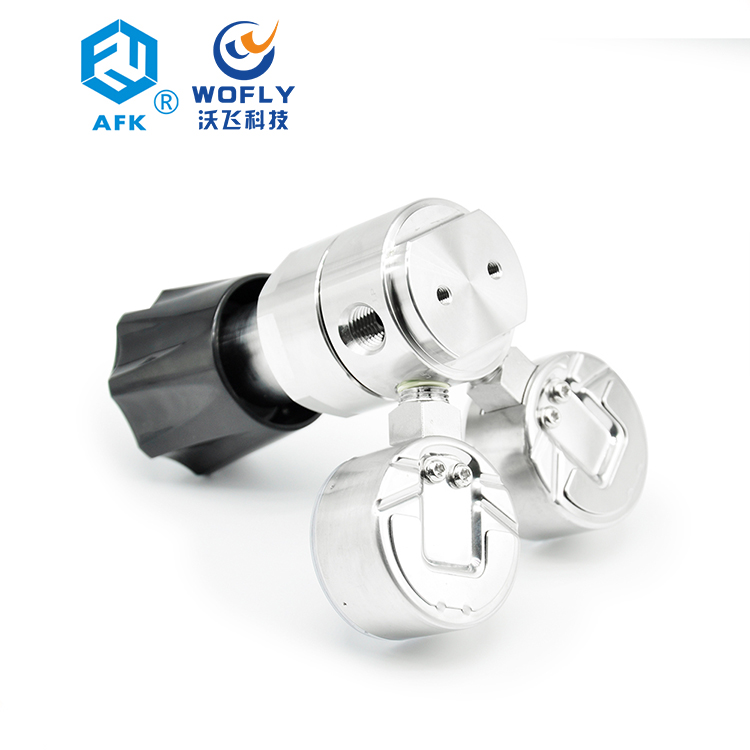

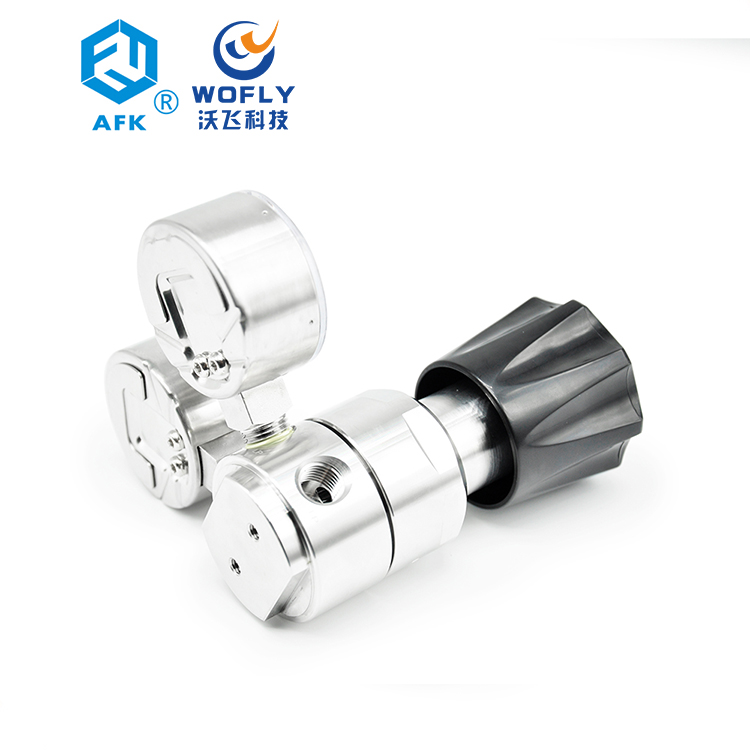

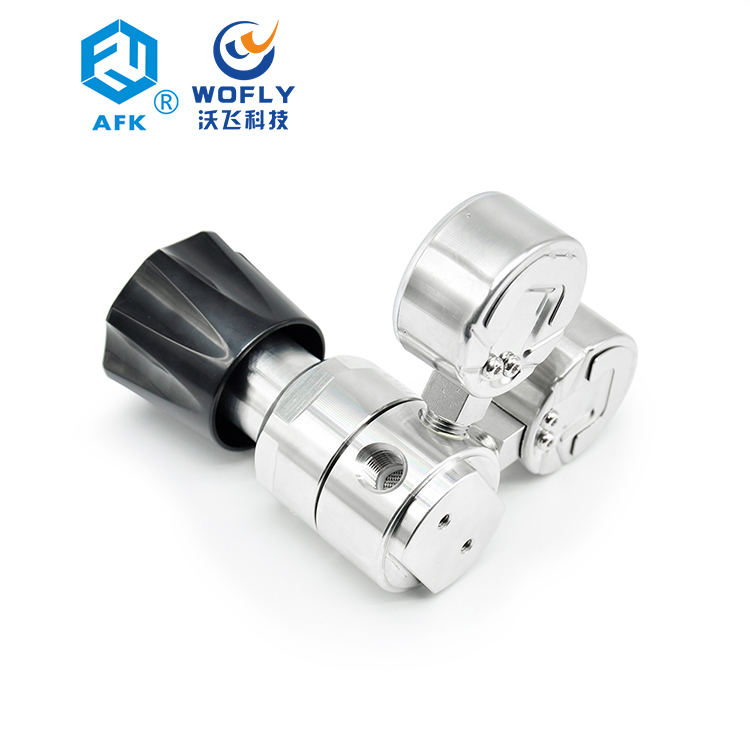

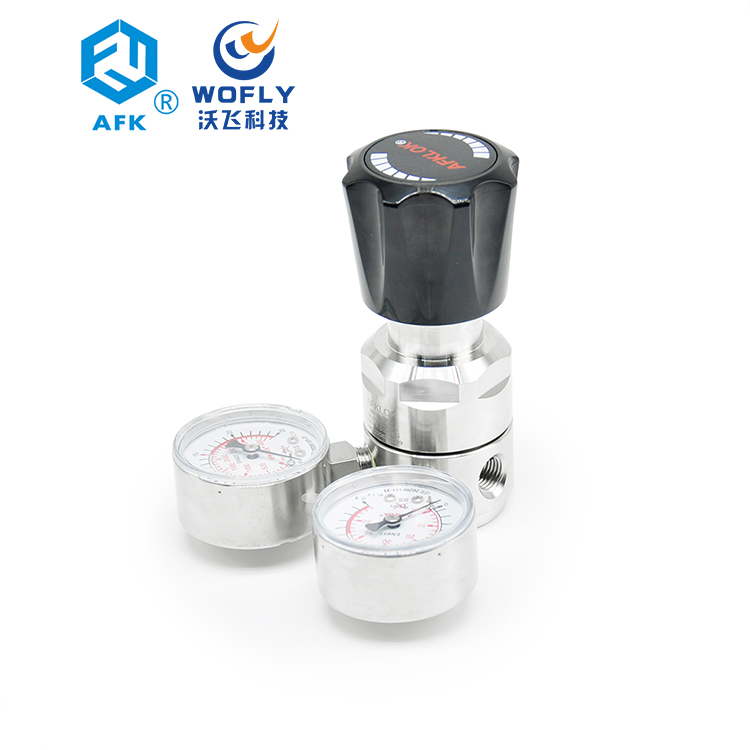

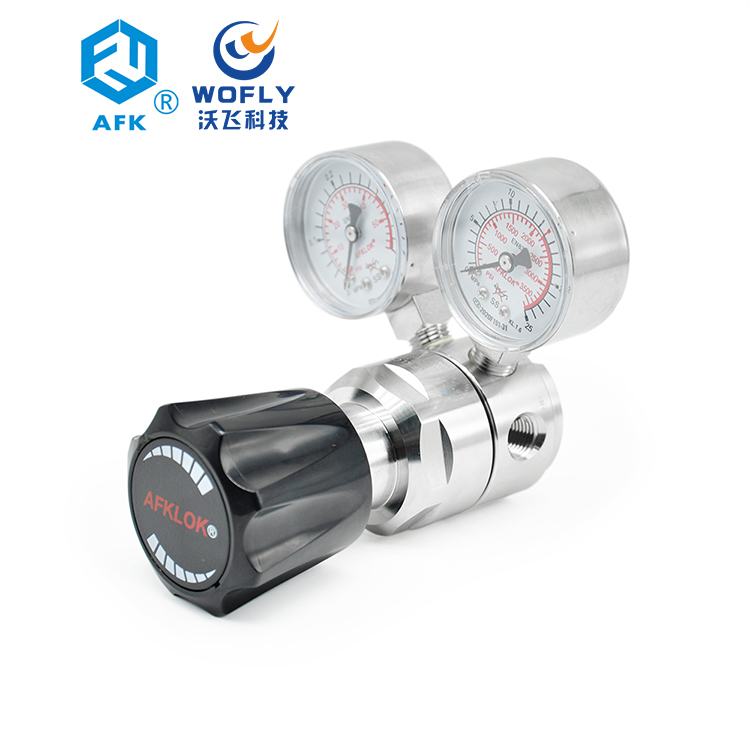

R11不锈钢减压阀
R11系列不锈钢减压阀,单级式膜片减压结构,不锈钢膜片压力传输,输出压力稳定,适用于纯净气体、标准气体、腐蚀性气体等。
设计特点
单级式减压结构、母体与膜片采用硬密封形式、母体螺纹：1/4" NPT(F)、内部结构易吹扫、内设过滤网、可采用面板或墙式安装
适用范围
实验室、气相色谱仪、气体激光器、气体汇流排、石油化学工业、测试设备
特性参数
最大输入压力： 500,3000psig
输出压力：0~25,0~50,0~100,0~250,0~500psig
安全测试压力：1.5倍的最大进气压力
适用温度：-40℉~+165℉(-40℃~+74℃)
泄漏率：2x10-8 atm cc/sec He
CV值：0.08
重量： 0.9kg
材质
|
系列
|
R11L | R11B | R11S |
|
母体
|
SS316L | Brass nickel plated | SS304 |
|
上盖
|
300 Series stainless steel | Brass nickel plated | 300 Series stainless steel |
|
垫片
|
PCTFE | PCTFE | PCTFE |
|
阀杆
|
SS316L | SS316L | SS316L |
|
膜片
|
SS316L | SS316L | SS316L |
订购指南
| EX:R11 | L | B | D | F | G | 0 0 | 0 0 | P |
| 系列号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| R11 | L：SS316L | A | D:3000psig | F: 0-500psig | G:附压力表 | 00：1/4 NPT（F） | 00：1/4 NPT（F） | P:面板 式安装 |
| B：Brass | B | F:500psig | G：0-250psig | （MPa） | 01：1/4 NPT（M） | 01：1/4 NPT（M） | R：安全阀 | |
| S：SS304 | D | I： 0-100psig | P:附压力表 | 23：CGA330 | 10：1/8〃卡套接头 | N：针阀 | ||
| G | K：0-50psig | (psig/bar) | 24：CGA350 | 11：1/4〃卡套接头 | F：膜片阀 | |||
| J | L：0-25psig | W:无压力表 | 27：CGA580 | 12：3/8〃卡套接头 |
B: 底部
安裝面板 |
|||
| M | Q：30〃Hg Vac-30psig | 28：CGA660 | 15：6mm 卡套接头 | |||||
| S：30〃Hg Vac-60psig | 30：CGA590 | 16：8mm 卡套接头 | ||||||
| T：30〃Hg Vac-100psig | 52：G5/8〃-RH（F） | 74：M8×mm卡套接头 | ||||||
| U：30〃Hg Vac-200psig | 63：W21.8-14RH(F) | 其它形式接头可供选择 | ||||||
| 64:W21.8-14LH(F) | ||||||||
| 其它形式接头可供选择 | ||||||||
