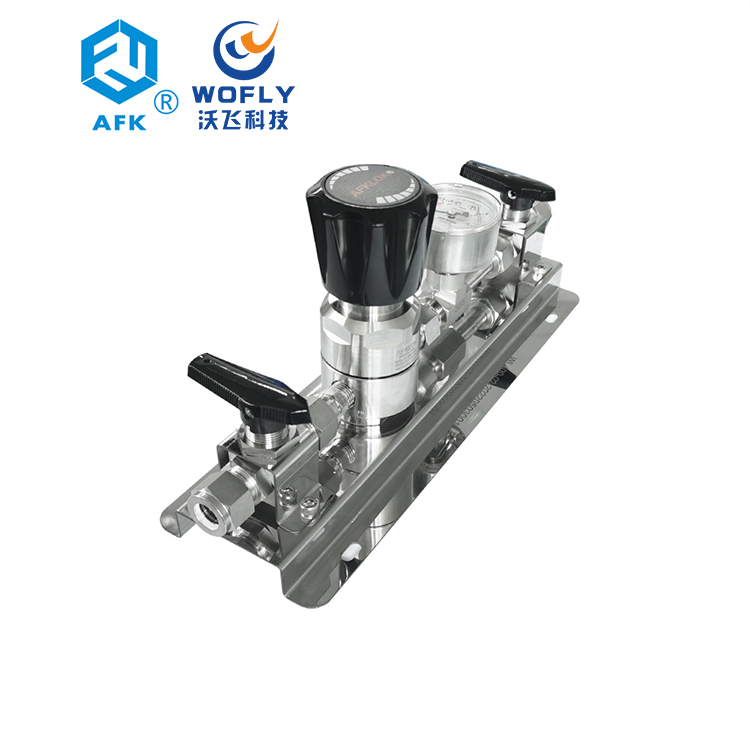

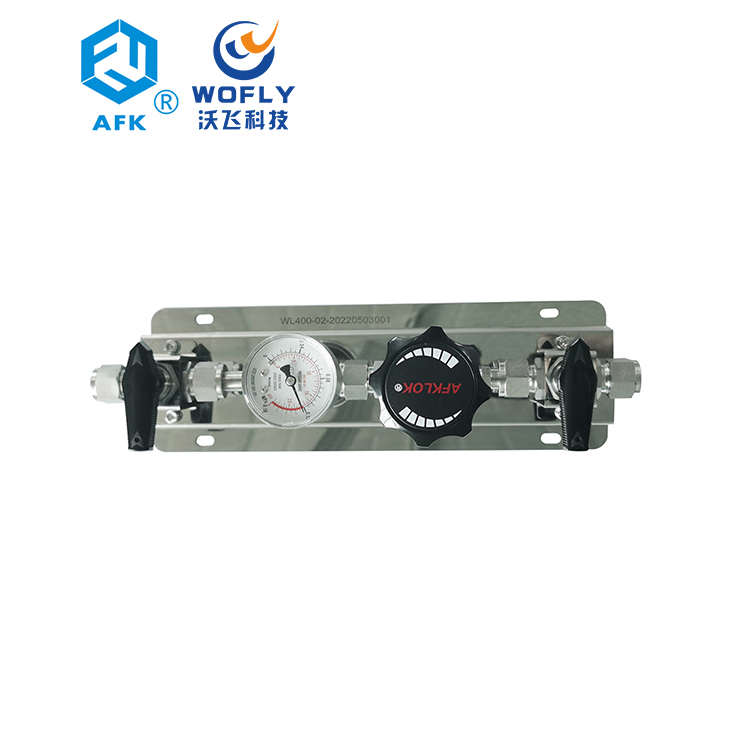

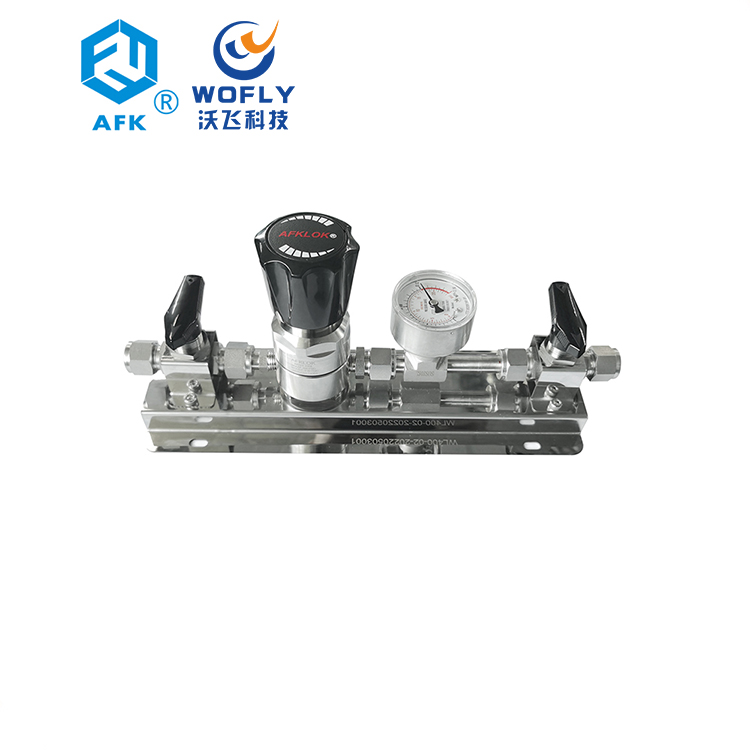

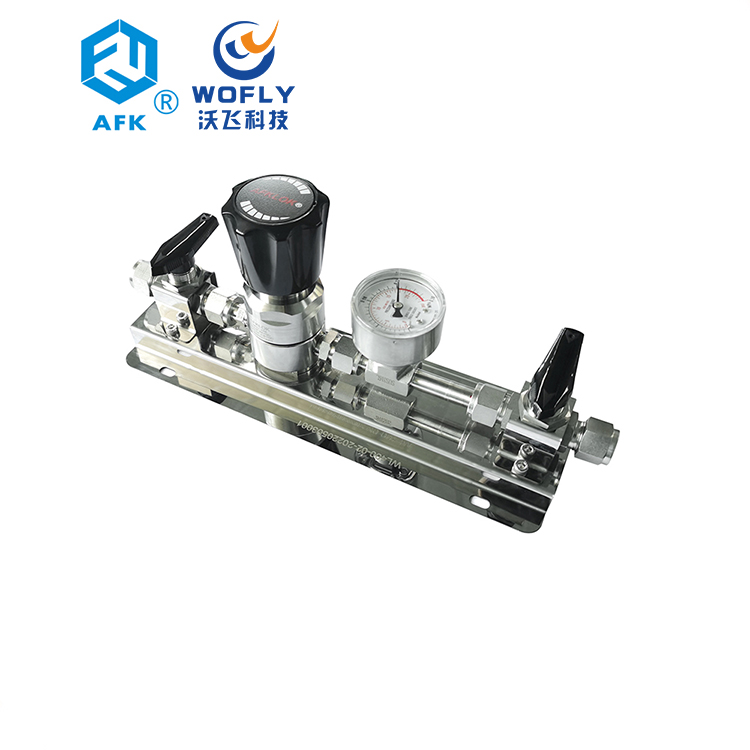

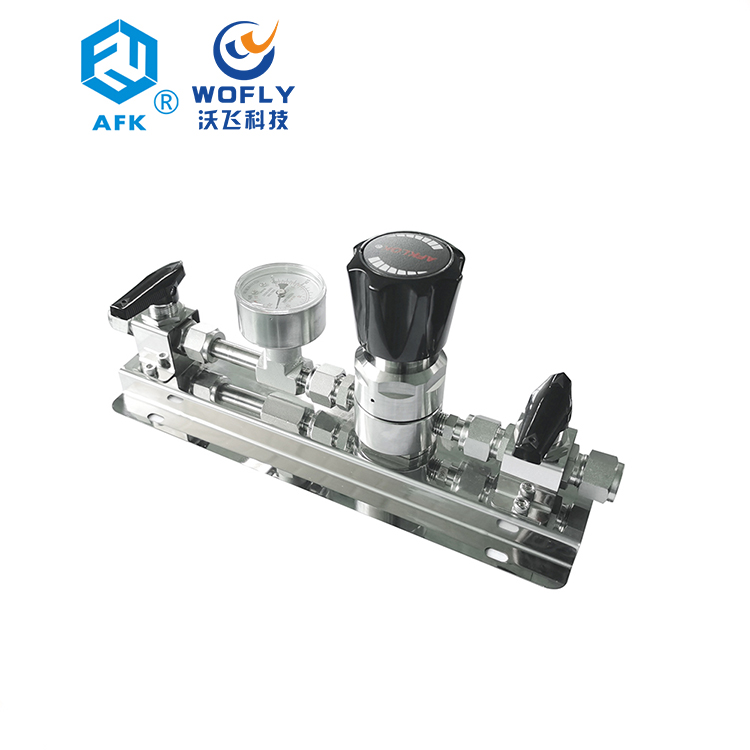

WL400系列终端二级减压阀组件

产品分类:气体汇流排/面板

产品说明:应用于气体管道终端,便于使用控制气体流量大小。最大输入压力可达 20.7 MPa (3000 psi),抗腐蚀、洁净车间装配测试,适合实验室、气体分析等高纯气体使用




定制咨询 0755-27919860

产品详情

应用于气体管道终端,便于使用控制气体流量大小。最大输入压力可达 20.7 MPa (3000 psi),抗腐蚀、洁净车间装配测试,适合实验室、气体分析等高纯气体使用


结构特点

• 阀门配 R11 减压器和高压球阀

• 管路经耐压测试和泄漏测试

• 壁式安装,使用便利,安全有保障

• 减压器及管路经耐压测试和泄漏测试

• 2"不锈钢压力表,读数清晰


技术参数

• 最大进气压力: 3000, 2200 psi

• 最大出气压力: 25, 50, 100, 150, 250 psi

• 工作温度: -40°C ~ 74°C (-40°F ~ 165°F)

• 流量: 见流量曲线图

• 减压器泄漏率: 2 x 10-8 atm.cc / sec He

• Cv: 0.14


结构材料

• 减压器母体: 不锈钢

• 减压器阀座: PU, PTFE, PCTFE

• 面板进气连接: 1/4" AFK®, 1/4" FSR, 1/2" FSR

• 面板出气连接: 1/4" AFK®, 1/4" FSR

• 膜片阀母体: 不锈钢
