实验室里的许多设备使用各种各样的气体供应以及废气。如何安全便捷地解决供排气问题一直是困扰实验室工作人员的问题之一。传统的实验室供气方法是将气瓶放置在仪器设备旁边,将危险气体的气瓶放置在气瓶柜内。废气直接排放到实验室或通过简单的管道排放到窗户。在实验室的发展过程中,随着实验室设备的增加,实验室往往覆盖着各种管道和钢瓶。这种处理造成了很大的安全风险,而且不美观。

正确的实验室供排气解决方案是将实验室的供排气作为一个系统来处理。本系统应考虑安全便利性、日常实验室的管理、气瓶的更换等方面的问题。同时,也要关注实验室未来的发展,对特殊气体要考虑特殊的技术解决方案。

实验室气体管道系统设计

一、气体管道设计规范

(1)《工业金属管道设计规范》(GB50316-2000);

(2)《工业金属 施工和验收规范》(GB50235-97);

(3)《现场设备及工业管道焊接工程施工验收规范》(GB50236-98);

(4)《乙炔站设计规范》(B50031-91);

(5)氯化氢站设计规范(GB50177-93);

(6)《氧气站设计规范》(GB50030-91);

(7)《压缩空气站设计规范》CBJ29-90;

(8)《氧气及相关气体安全技术规范》(GB16912-1997)。

二、实验室集中供气管道系统工程

包括实验室集中供气系统和室内气瓶供气系统,可满足不同等级的气体安全要求。集中供气管道系统工程主要为试验(实)室选用的分析设备提供标准值气和压力稳定标准气,以保证其储存和使用的安全。安全分析测试人员在实验过程中免受有毒有害气体的伤害。按照国家标准的要求,所有使用的气体都储存在储气室内,实现集中运输,形成集中供气系统。系统采用:研发管道内有气体传输方法与一对一,一对一,一对一和more-to-multiple,可以实现分段控制在一个拖更多的时间,并且可以实现开关控制当multi-towing和包含多个应用程序,并能保证标准气体流量、压力稳定和数量转移不改变,并满足技术要求的分析和测试设备使用的气体;室内气瓶供气系统是在实验室气体中,供气流量小,气体压力直接控制,经济节约,成本。实验室集中供气系统


三、实验室集中供气系统

1、基本概念

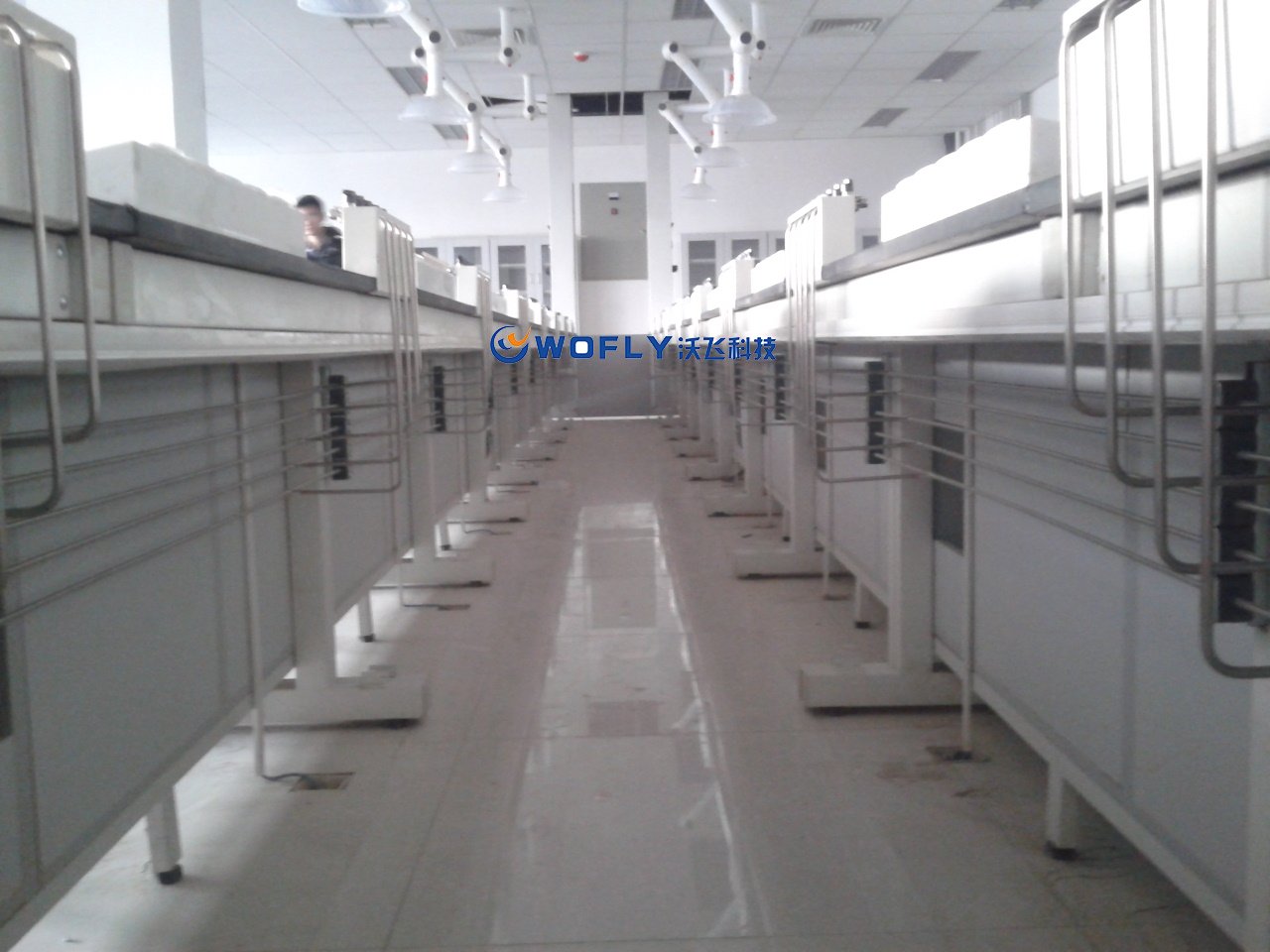

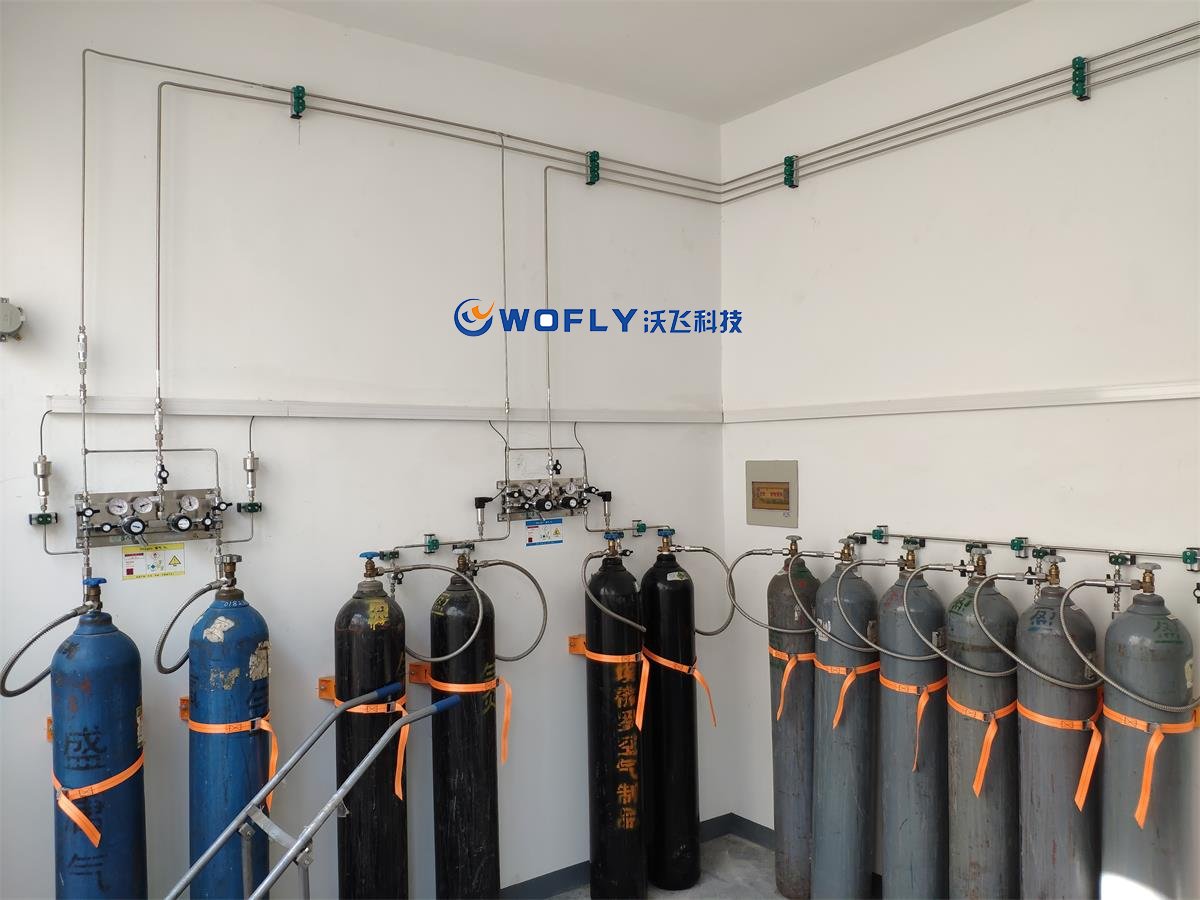

实验室集中供气是将所有气瓶储存在瓶室(瓶通过气瓶减压阀送到各实验室(即仪器侧))。


2.操作原理

实验室气体供应有二次减压和多级减压。

二次减压是指缸体端部采用-级减压阀,端部采用第一减压阀,达到二次减压的目的。实验室一般建议使用主要的减压,可确保气体的纯度和节约成本,也可以实现多级降压的效果(推荐)多级减压,也就是说,缸头使用二级减压阀或减少多级压力阀和最终使用二级减压阀或多级实现多级减压减压室。减压效果类似于同一水平的减压,但成本会更高。

介质压力供应和二级减压供气方式的气体压力为12.5 MPa,一级减压后1 MPa(管路压力1 MPa),二级减压后送至瓦斯点。0.3~0.5MPa(根据仪器要求)送至仪器,供气压力相对稳定。

3.技术要求

(1)气瓶:气瓶应为300mm厚实壁,安装防爆门,设置防爆窗;室内电气设备应具有防爆功能;3 .应安装排气扇,始终保持良好的通风;

(2)供气系统需要两级减压供气。首次对供气歧管进行减压。将气体从15MPa减压到小于1.5MPa,然后送到气体实验室。压力装置安装在各气体实验室或气体点,便于对气体柜或仪表气体的输入压力进行统一控制。气端配有中压球阀和压力指示表。二级减压机准确控制压力。调节(0.01MPa)使压力稳定,可满足仪器不同压力的要求。第一、二减压阀配有压力表,可实时显示当前压力;

(3)采用双面母线,半自动模式,不间断送风,充分满足实验室要求。更换钢瓶时,可将钢瓶更换为安装在高压软管下的套圈;

氢和乙炔是易燃气体。设计漏气检测报警装置,安装阻火器,防止明火返回。应安装可燃和助燃气体,以确保足够的安全距离。

4.工程材料

(1)管道、球阀、金属环和t恤316 l不锈钢压力还原剂高纯气体压力异径接头(不锈钢阀芯)、高压软管(连接气缸和母线)不锈钢波纹管、高压软管道的入口端装有单向阀,防止软管内的气体泄漏的气缸代替时,和防止外部空气混合进入气路。

(2)管道系统:所有燃气管道均选用BA级316L不锈钢管。管道上有过滤杂质和水分的净化装置,保证气体在循环过程中不会被管道系统污染,保证气体的纯度。要清楚地标明气体流动的方向。

(3)管道连接:母线与端子部分采用套圈连接,便于减压机与阀门的维护管理。

(4)端子:各仪表前配置截止阀和二级减压阀(各一气体)。所述截止阀用于控制各气路的开启和关闭;当仪器需要调整和维修时,可停止任何指定仪器的供气,并使用减压器显示和调整终端的压力。

四、实验管路施工工程

它指之间的连接实验室分析仪器和气体源、气体道和气体管道的连接和连接接头和阀门之间:从气瓶到用气设备,气体管道在实验室设计安装和瓦斯报警器的设计和施工。气体通道是现代实验室不可缺少的一部分。为色谱、原子吸收、微库仑硫、量热计、微量硫分析等仪器提供安全可靠的气体,保证了分析数据的准确性。延长仪器使用寿命。可以说,气体通道在现代实验室中的位置是非常重要的。

1.管线设计与规划要点

(1)为便于更换气瓶,在上述气瓶接头与调节阀之间应设置耐高压金属软管。

(2)为防止整个系统发生回火,应安装防爆止回阀。

(3)气体进入使用点前,为了方便气体开关的控制,应使用球阀。

(4)为保证气体的纯度和管道系统的密封性,所有管道均为316L不锈钢管,内表面经AP处理。

(5)为了便于阀门构件的维修和更换,管道与阀门构件之间的连接应采用高压双套圈连接。

(6)管道固定件(管夹)采用耐高温金属材料制作,要求坚固、轻巧、耐用。

(7)考虑到坚固、耐腐蚀、使用方便、美观等原因,制作了调压阀控制板
